Справочник СИТИС

Справочник СИТИС — встроенная в сервис база данных по пожарной нагрузке и параметрам горения. Источник данных — СИТИС-СПН-1, редакция 3 от 20.06.2014: плотность пожарной нагрузки для помещений разного назначения, низшая теплота сгорания, скорости выгорания и распространения пламени. Справочные таблицы служат источником исходных данных для расчетов противодымной вентиляции, а раздел «Мои карточки» позволяет сохранить выбранную связку параметров и подставить ее в расчет одним действием.

Назначение справочника#

Расчеты противодымной вентиляции начинаются с характеристик пожарной нагрузки: расчетной плотности нагрузки, низшей теплоты сгорания, удельной скорости выгорания, линейной скорости распространения пламени, коэффициента полноты сгорания. Обычно эти значения ищут в справочной литературе вручную, а затем переносят в расчет. Справочник СИТИС дает эти данные внутри сервиса — с привязкой к редакции источника и возможностью подстановки в расчет без ручного ввода.

Кому полезен справочник:

• Проектировщикам ПДВ — взять плотность пожарной нагрузки и параметры горения для расчетов удаления продуктов горения из горящего и смежного помещений.
• Экспертам и нормоконтролю — проверить происхождение значения: у строк справочника видны раздел источника, исходные ячейки, номера строк и фрагмент текста.
• Организациям — вести общие карточки пожарной нагрузки для повторяющихся типов помещений и объектов.

Как устроен раздел#

Справочник открывается из бокового меню сервиса: База знаний -> Справочник СИТИС. Вверху страницы указан источник данных: СИТИС-СПН-1, редакция 3 от 20.06.2014.

Раздел состоит из двух режимов:

• Справочные данные — пять таблиц справочника СИТИС-СПН-1: плотность пожарной нагрузки, горючие материалы и их смеси, горючие материалы, горючие жидкости, строительные материалы.
• Мои карточки — собственные карточки пожарной нагрузки: сохраненные связки строк справочника и собственных значений, готовые к подстановке в расчет.

Справочные таблицы#

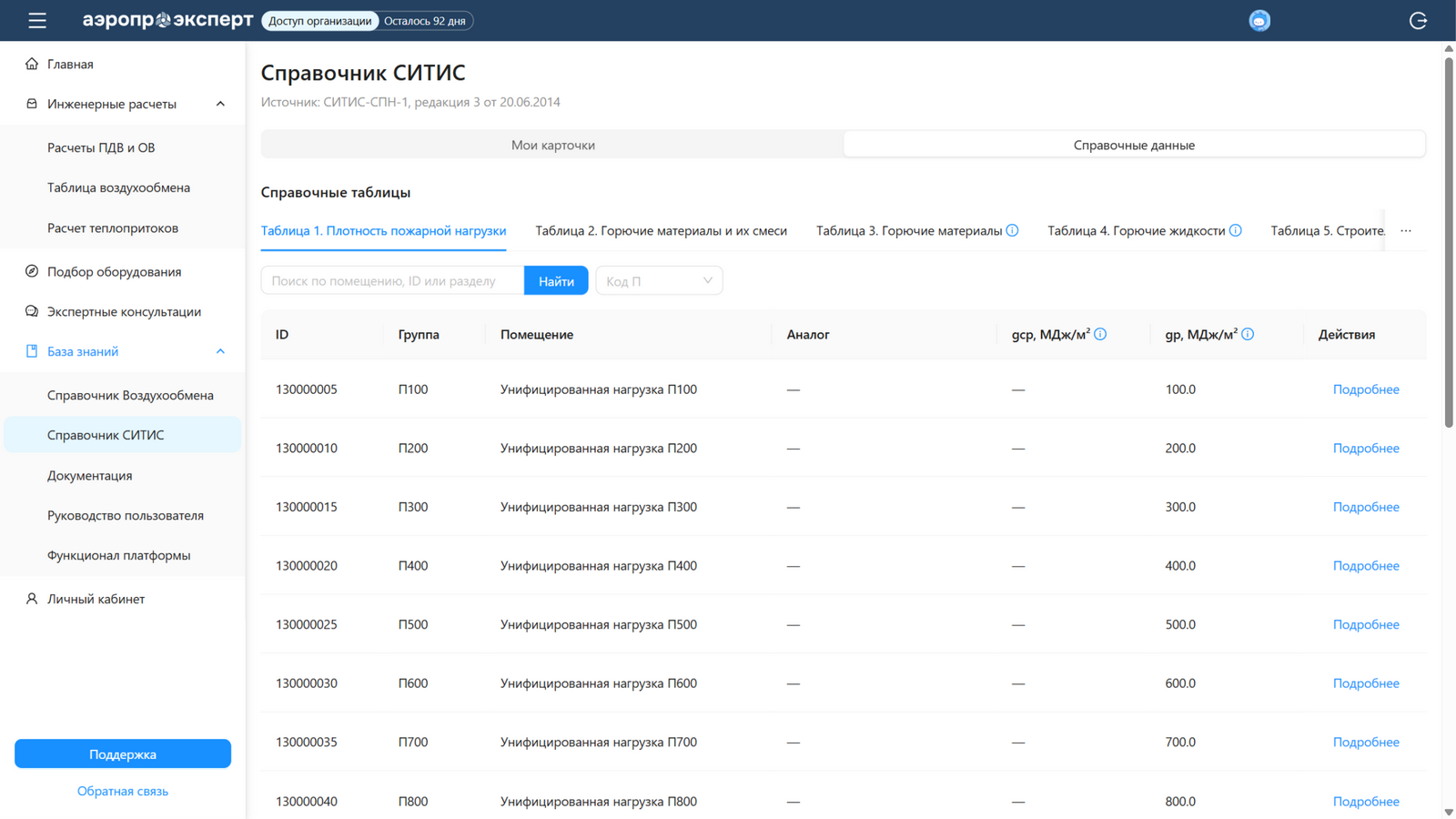

Таблица 1. Плотность пожарной нагрузки#

Основная таблица для расчетов ПДВ: помещения разного назначения и унифицированные нагрузки с кодами групп П. Для каждой строки указаны средняя плотность пожарной нагрузки gср и расчетная плотность gр в МДж/м².

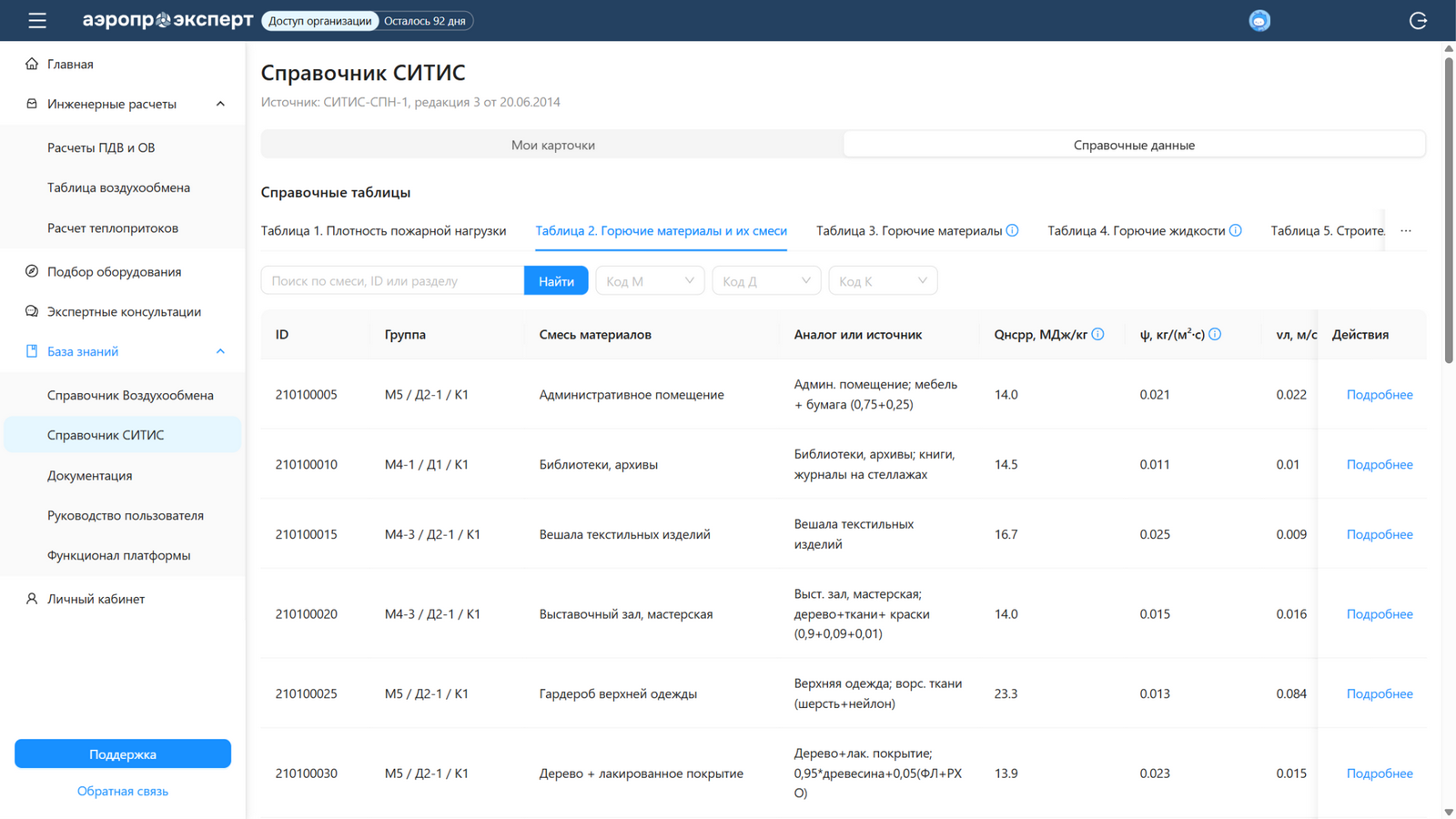

Таблица 2. Горючие материалы и их смеси#

Смеси горючих материалов с классификацией по кодам М, Д и К. Для каждой смеси указаны низшая теплота сгорания, удельная скорость выгорания и линейная скорость распространения пламени — параметры, которые используются в расчете горящего помещения.

Обозначения параметров горения в Таблице 2:

• Qнсрр, МДж/кг — низшая теплота сгорания пожарной нагрузки: количество теплоты, выделяемое при полном сгорании 1 кг материала.
• ψ, кг/(м²·с) — удельная скорость выгорания: масса материала, сгорающая с единицы площади в единицу времени в установившемся режиме.
• vл, м/с — линейная скорость распространения пламени: скорость перемещения фронта пламени по поверхности пожарной нагрузки.

Таблицы 3–5. Дополнительные справочные данные#

Три таблицы служат для просмотра и не участвуют в создании карточек:

Поиск и детальный просмотр#

В каждой таблице работает поиск по названию, ID или разделу. В Таблице 1 есть фильтр по коду П, в Таблице 2 — по кодам М, Д и К. Кнопка «Подробнее» открывает карточку строки со всеми полями.

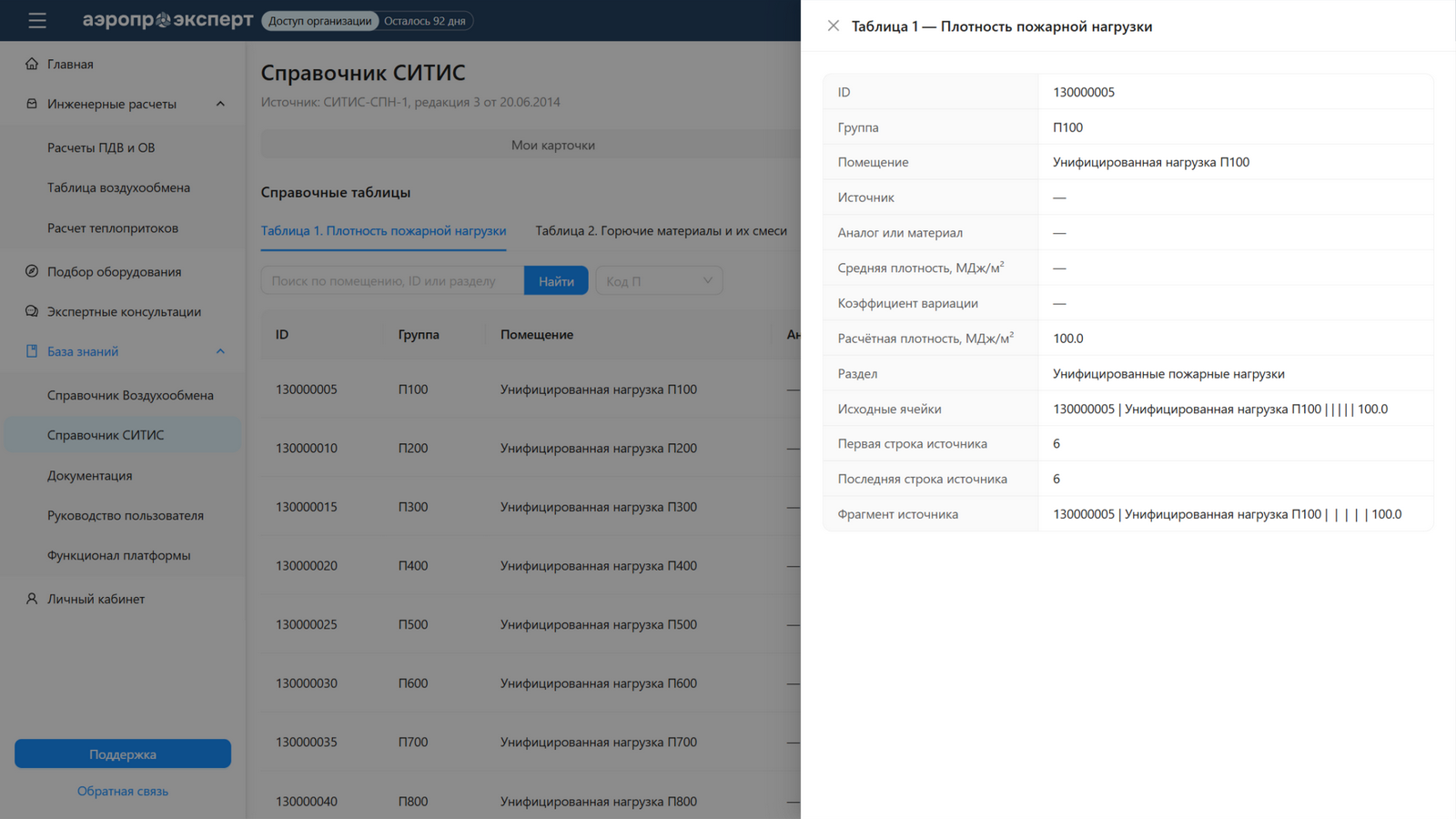

Для строк Таблиц 1 и 2 в детальном просмотре видна прослеживаемость к источнику: раздел документа, исходные ячейки, номера строк и фрагмент текста источника. Это позволяет подтвердить происхождение значения при экспертизе или нормоконтроле.

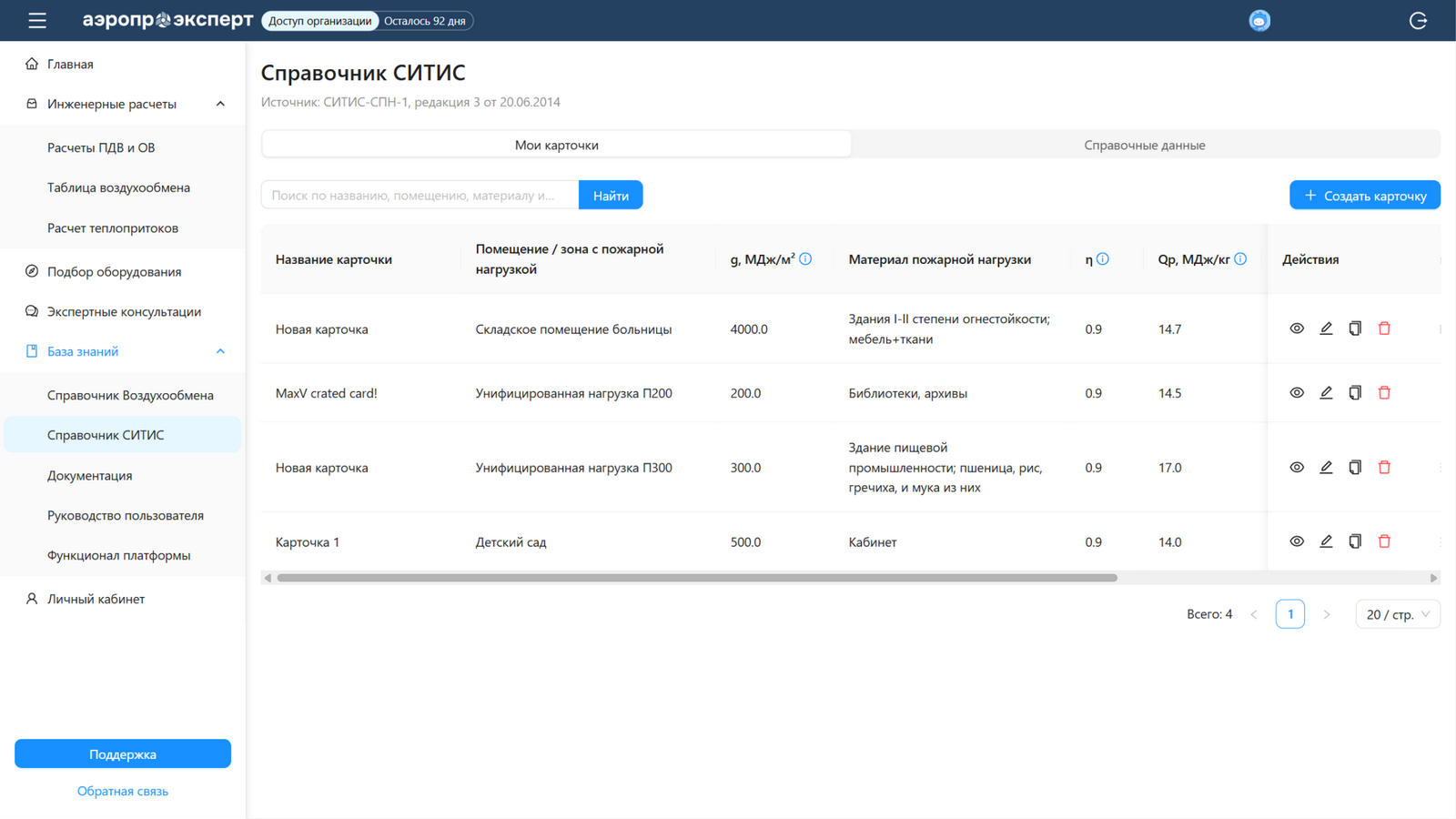

Мои карточки#

Карточка — сохраненная связка параметров пожарной нагрузки: помещение или зона из Таблицы 1 с расчетной плотностью g, смесь горючих материалов из Таблицы 2 с параметрами Qp, ψ, vл и коэффициент полноты сгорания η. Карточке задаются имя и заметка.

Карточки доступны вам и другим пользователям вашей организации. Таблица карточек показывает название, помещение, g, материал пожарной нагрузки, η, Qp, ψ, vл и заметку; поиск выполняется по названию, помещению, материалу и заметкам. Для каждой карточки доступны предпросмотр, редактирование, копирование и удаление.

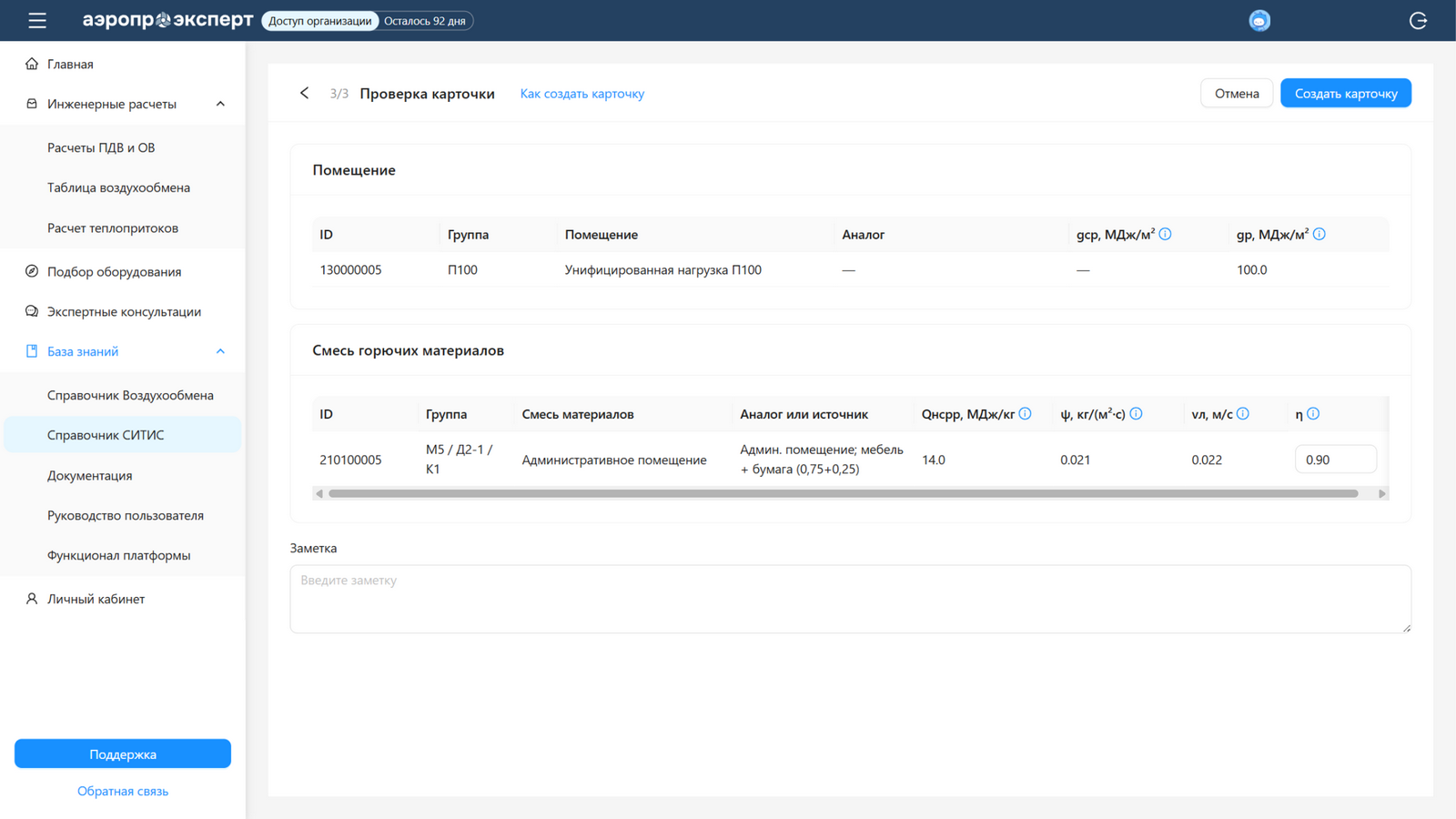

Создание карточки#

Карточка создается за три шага:

Если нужного помещения или смеси в справочнике нет, на первых двух шагах можно ввести свои характеристики и задать значения вручную.

Применение карточки в расчете#

Карточки применяются в двух расчетах противодымной вентиляции:

• Удаление продуктов горения из горящего помещения — подставляются параметры горения: коэффициент полноты сгорания η, низшая теплота сгорания Qp, удельная скорость выгорания ψ, линейная скорость распространения пламени vл.
• Удаление продуктов горения из смежного с горящим помещения — подставляются расчетная плотность пожарной нагрузки gр и низшая теплота сгорания Qp.

Порядок применения: откройте предпросмотр карточки и нажмите «Применить в расчёт» либо выберите карточку в списке; укажите объект и проект, найдите расчет по названию и выберите его. Сервис показывает предпросмотр подстановки, после подтверждения значения записываются в исходные данные расчета и расчет пересчитывается.

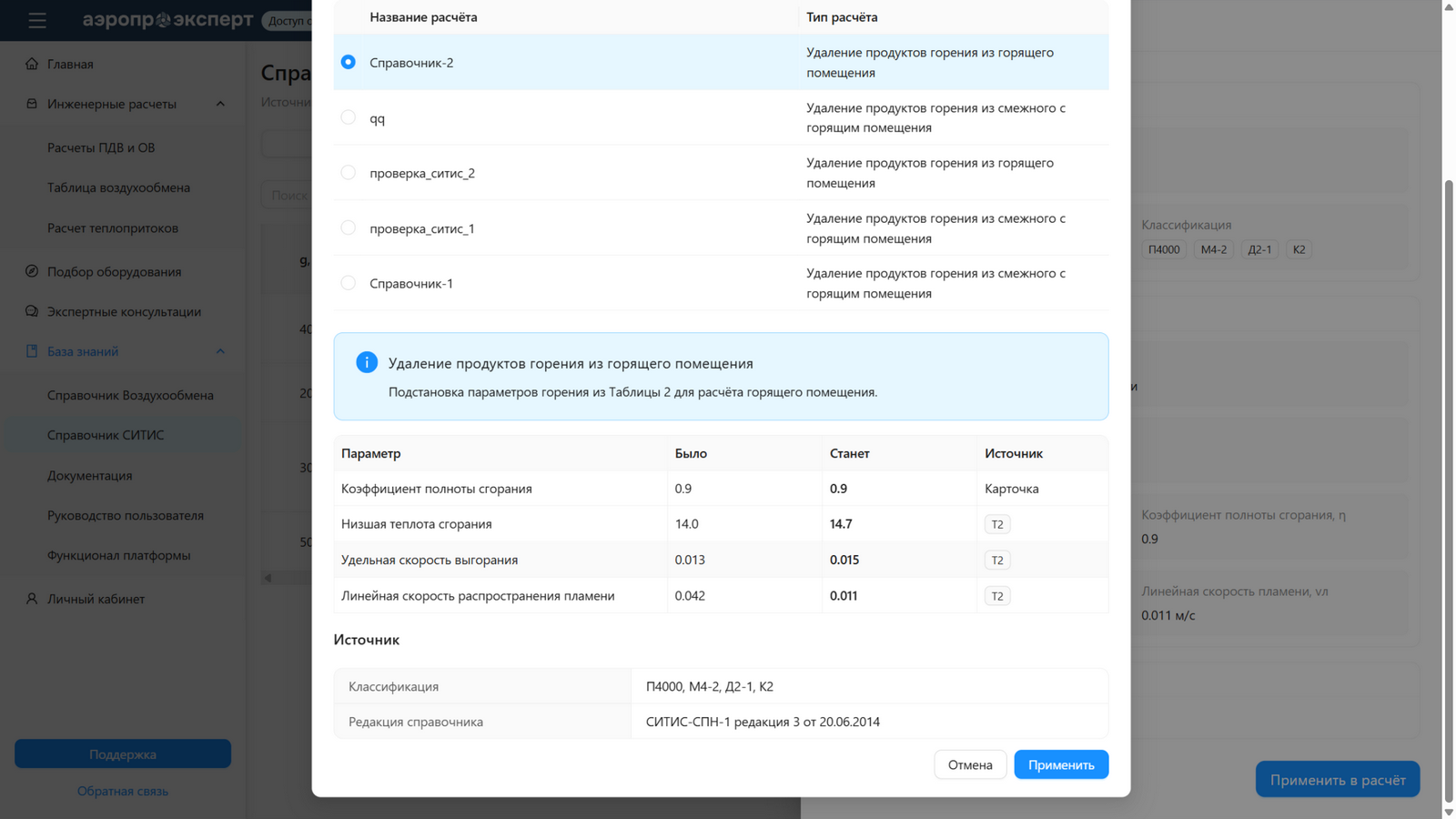

Перед применением сервис показывает таблицу «Параметр — Было — Станет — Источник»: видно старое и новое значение каждого параметра и его происхождение — Таблица 1, Таблица 2 или карточка. Ниже выводится блок «Источник» с классификацией, например П4000, М4-2, Д2-1, К2, и редакцией справочника — СИТИС-СПН-1, редакция 3 от 20.06.2014.

Карточка применяется, только если в расчете выбран режим, использующий эти параметры. Для расчета горящего помещения карточка должна содержать параметры горения Qp, ψ и vл, для расчета смежного помещения — плотность пожарной нагрузки gр и теплоту сгорания Qp.

Ограничения и оговорки#

• Просмотр и изменения. Справочные таблицы доступны авторизованным пользователям; создание, изменение и применение карточек требуют активной подписки.
• Таблицы 3–5 — только просмотр. Горючие материалы, горючие жидкости и строительные материалы приведены для просмотра и при создании карточек не используются.
• Редакция источника. Данные приведены по СИТИС-СПН-1, редакция 3 от 20.06.2014. Редакция указывается в блоке «Источник» при применении карточки.
• Общий доступ в организации. Карточки видны всем пользователям вашей организации: изменения карточки затрагивают всех, кто ее применяет.

Источник данных#

Дополнительные материалы#

Что делать дальше#

• Создать первую карточку — выберите помещение в Таблице 1 и смесь в Таблице 2.
• Прочитать методику расчета горящего помещения — увидеть, где применяются параметры карточки.
• Открыть справочник воздухообмена — нормативные требования к воздухообмену по типам помещений.
