Справочник воздухообмена — встроенная нормативная база Аэропро.Эксперт. В ней собрано более 300 документов и около 5000 требований к воздухообмену для разных типов помещений.
Открыть справочник можно из бокового меню: База знаний -> Справочник Воздухообмена, а также напрямую из карточки помещения в Таблице воздухообмена.
В справочнике собраны требования к притоку и вытяжке для разных типов помещений — на основе сводов правил, ведомственных норм, приказов и рекомендаций. База охватывает жилые, офисные и специализированные объекты.
Что есть в справочнике#
- Поиск по нормативной базе - ищет по названию помещения и шифру документа.
- Фильтрация - помогает отобрать записи по статусу документа и конкретным нормативным документам.
- Два режима отображения - карточки для подробного чтения и таблица для сравнения нескольких помещений.
- Отдельный перечень документов - в правом верхнем углу можно открыть список документов с их статусами и примечаниями.
Как выглядит справочник#

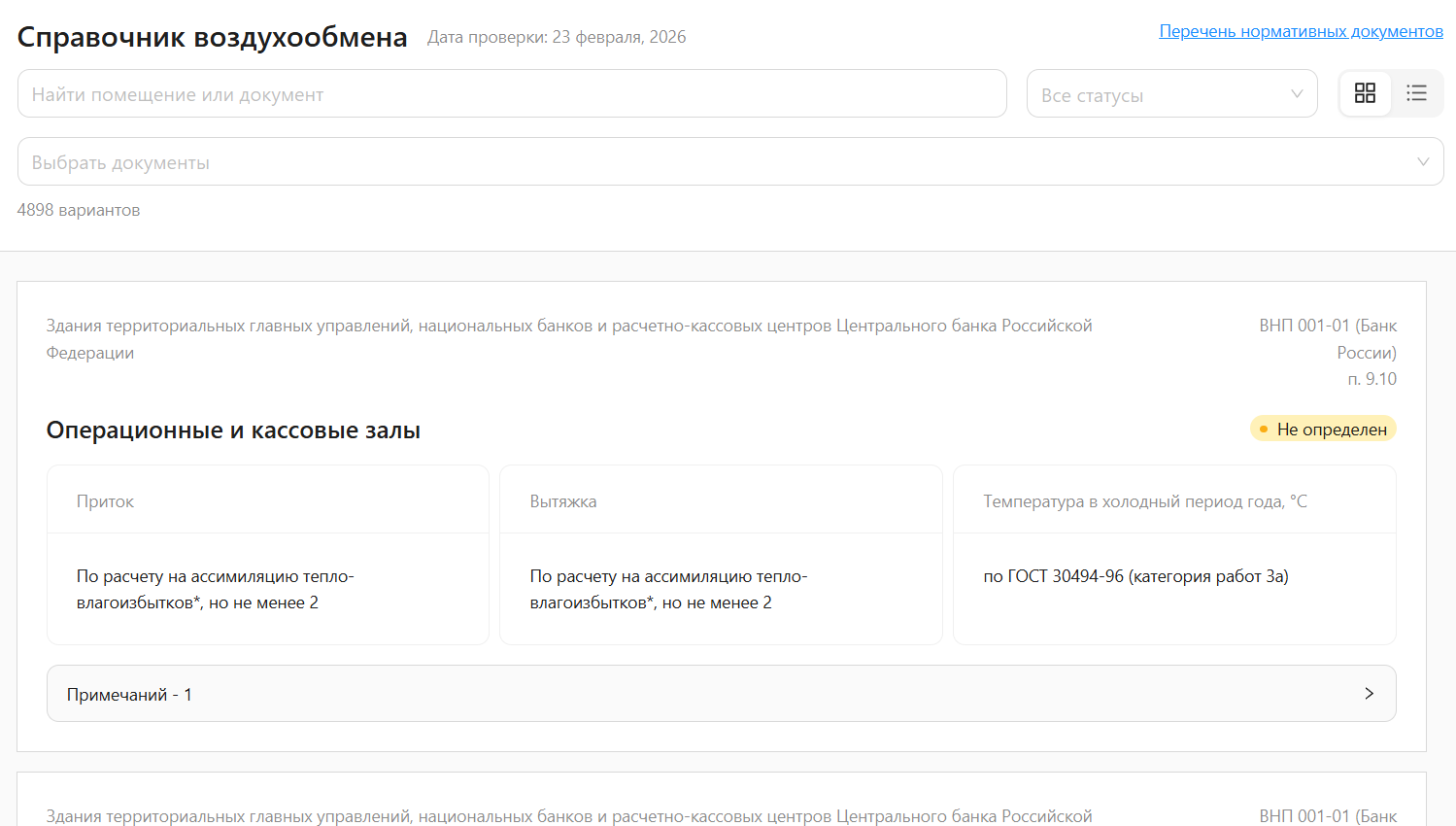

Режим карточек#
В карточках удобно читать одну запись целиком: видно помещение, требования к притоку и вытяжке, температуру, статус документа и примечания.

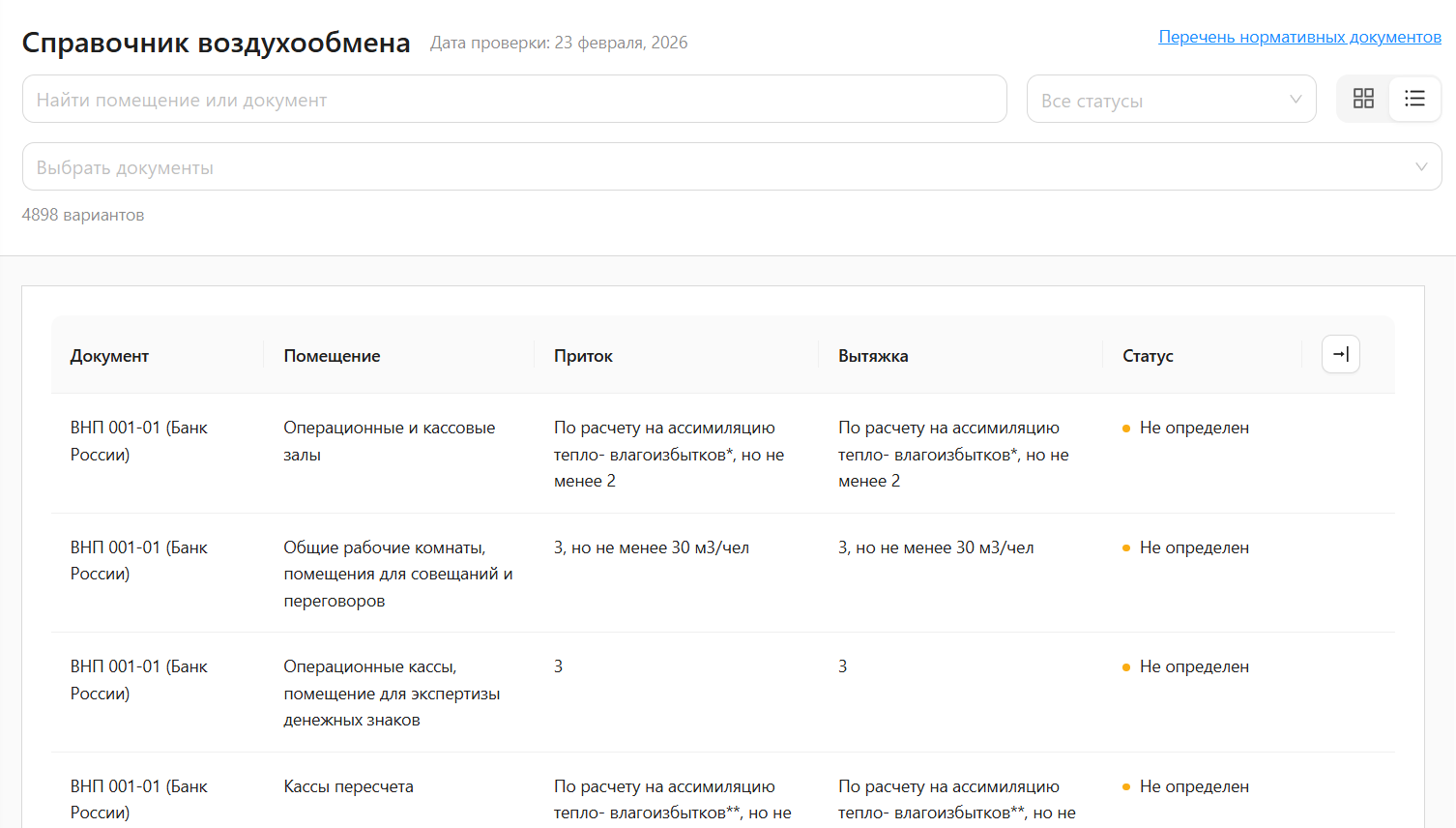

Табличный режим#
Таблица нужна для сравнения нескольких помещений или требований одного документа. В этом режиме видно больше строк одновременно и проще сопоставлять нормы между собой.

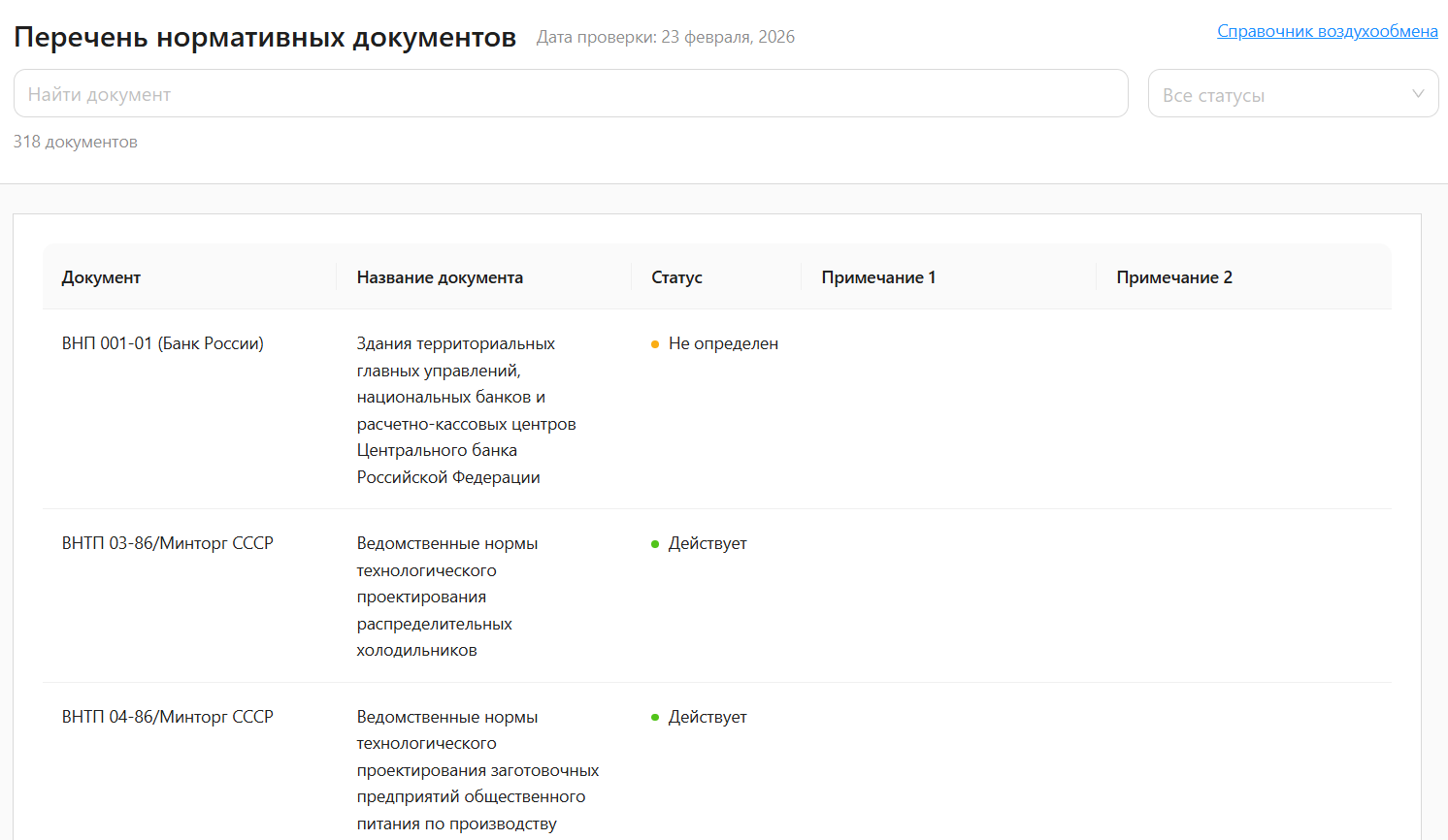

Перечень нормативных документов#
Из справочника можно перейти в отдельный перечень нормативных документов и проверить шифр, полное название, статус и примечания по документу.
Что содержит каждая запись#
Каждая запись - это конкретное нормативное требование к воздухообмену для определенного типа помещения из определенного документа.
| Поле | Содержание | Пример |
|---|---|---|
| Документ | Шифр нормативного документа | ВНП 001-01 (Банк России) |
| Помещение | Тип или категория помещения | Операционные и кассовые залы |
| Приток | Требование к подаче воздуха: кратность, расход или расчетное условие | По расчету, но не менее 2 |
| Вытяжка | Требование к удалению воздуха | По расчету, но не менее 2 |
| Температура, °С | Нормируемая температура для холодного периода | по ГОСТ 30494-96 |
| Статус | Текущий статус действия документа | Действует |
| Примечание | Уточнения и оговорки из текста нормативного документа | При расчете воздухообмена следует учитывать присутствие клиентов… |
| Название документа | Полное название нормативного документа | Здания территориальных главных управлений ЦБ РФ |
Статусы документов#
Каждый документ в базе имеет один из пяти статусов.
| Статус | Значение |
|---|---|
| Действует | Документ действует в полном объеме |
| Не действует | Документ отменен или заменен |
| Действует. Отменен в части | Документ действует, но отдельные положения отменены. Требуется проверка |
| Не определен | Статус не установлен на дату проверки |
| Без статуса | Информация о статусе не заполнена |
Дата проверки статусов. В заголовке справочника указана дата проверки нормативной базы. Изменения, произошедшие после этой даты, отражаются в следующем обновлении базы.
Рабочий порядок#
Поиск нормы воздухообмена#
Откройте справочник#
Используйте боковое меню
База знаний -> Справочник Воздухообменаили переход из карточки помещения в таблице воздухообмена.Найдите помещение или документ#
Введите в строку поиска название помещения или шифр нормативного документа.
Ограничьте выборку#
При необходимости отфильтруйте записи по статусу, например
Действует, или по конкретному документу.Выберите удобный режим просмотра#
Используйте карточки для чтения одной записи и таблицу для сравнения нескольких требований.
Проверка состава нормативной базы#
Перейдите к перечню документов#
Откройте ссылку
Перечень нормативных документовв правом верхнем углу справочника.Найдите нужный документ#
Проверьте шифр, название, статус и примечания о замене или ограничении действия.
Вернитесь к требованиям по помещению#
После сверки документа вернитесь в основной справочник и сопоставьте норму с нужным типом помещения.
Связь с Таблицей воздухообмена#
Из Таблицы воздухообмена можно сразу перейти в справочник и выбрать норму для помещения. Выбранные параметры можно скопировать и вставить в карточку: кратность притока и вытяжки, температура.
Так вы экономите время при переносе данных из документа.
