Расчет компенсирующей подачи воздуха применяют, когда в здании предусмотрена вытяжная противодымная вентиляция и нужно определить расход наружного воздуха для компенсации удаляемых продуктов горения. Компенсирующая подача подается непосредственно в защищаемое помещение или коридор, из которого удаляется дым.
Связь с вытяжной ПДВ. Расчет компенсирующей подачи выполняется после определения расхода удаляемых продуктов горения. Входной параметр \(G_{sm}\) берется из результата расчета вытяжной противодымной вентиляции - удаления дыма из горящего помещения, из смежного с горящим помещения или другого расчета по направлению «Вытяжная противодымная вентиляция».
Что рассчитывается#
- На входе - город, период года, массовый расход удаляемых продуктов горения \(G_{sm}\) и коэффициент дисбаланса \(n\).
- На выходе - массовый расход компенсирующей подачи \(G_a\), кг/с, и объемный расход \(L_a\), м³/ч, округленный вверх до кратного 100.
Исходные данные#
- Город: выбирается из справочника. Программа автоматически определяет расчетную температуру наружного воздуха по СП 131.13330.
- Период года: холодный или теплый. Влияет на расчетную температуру и плотность наружного воздуха.
- Массовый расход удаляемых продуктов горения \(G_{sm}\), кг/с: берется из результата расчета вытяжной противодымной вентиляции - удаления дыма из горящего помещения, из смежного помещения или из коридора.
- Коэффициент дисбаланса \(n\): принимается в диапазоне от −0,3 до 0. По СП 60.13330.2020 (п. 9.7) не допускается без расчетного обоснования принимать значение, отличное от 0.

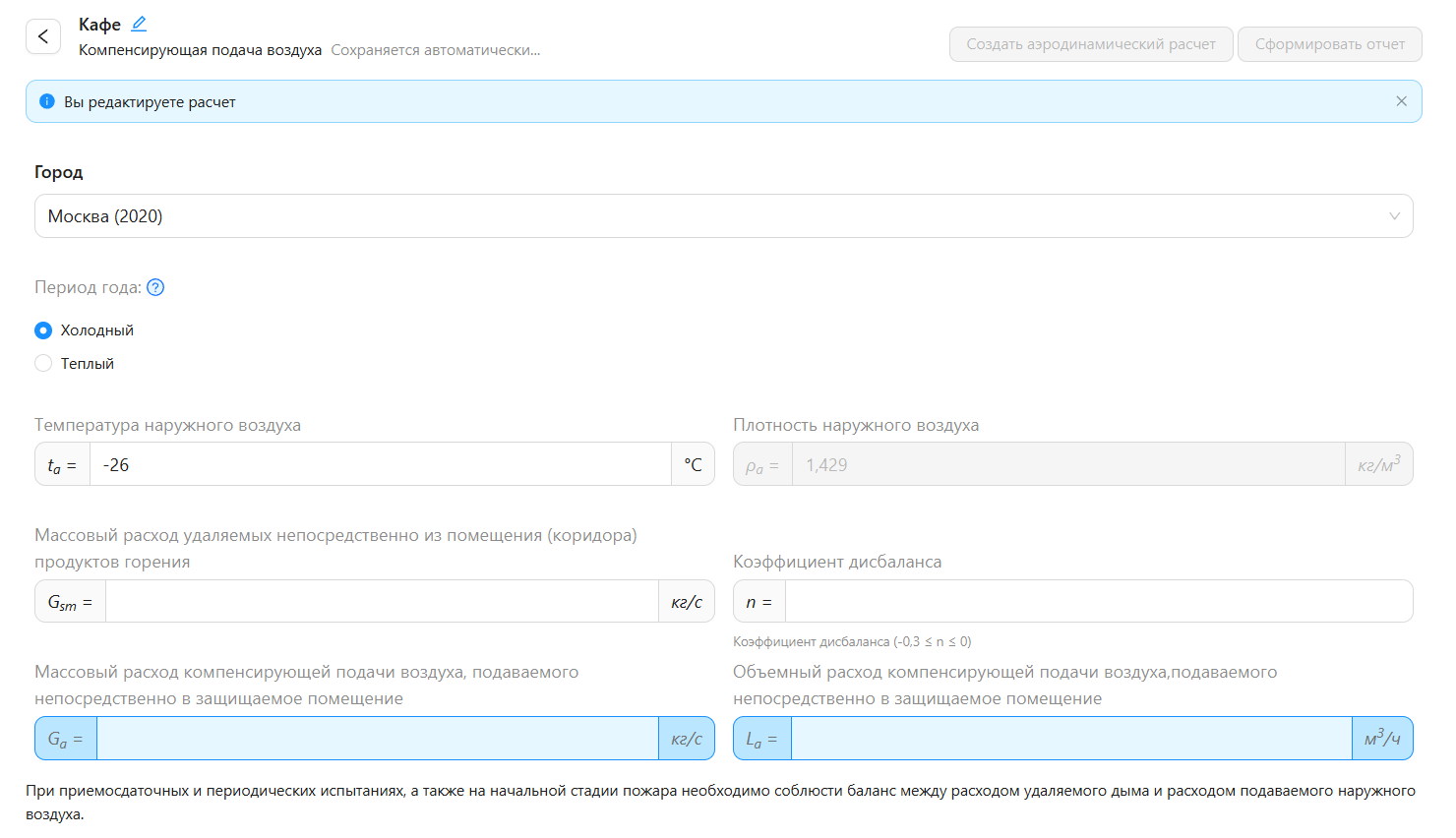

Как выглядит расчет#
Расчет компактный: выбор города и периода года, два входных параметра и два результирующих поля.
Баланс расходов. При приемосдаточных и периодических испытаниях, а также на начальной стадии пожара необходимо соблюдать баланс между расходом удаляемого дыма и расходом подаваемого наружного воздуха.
Рабочий порядок#
Выберите город из справочника#
Программа автоматически определит расчетную температуру наружного воздуха \(t_a\) по СП 131.
Выберите период года#
Холодный или теплый. Программа пересчитает температуру и плотность наружного воздуха.
Введите массовый расход удаляемых продуктов горения \(G_{sm}\)#
Это значение берется из результата расчета вытяжной противодымной вентиляции.
Введите коэффициент дисбаланса \(n\)#
Без расчетного обоснования принимайте 0.
Проверьте результат#
Массовый расход \(G_a\) и объемный расход \(L_a\) отображаются внизу экрана.
Коэффициент дисбаланса. По п. 9.7 СП 60.13330.2020 не допускается без соответствующего расчетного обоснования принимать коэффициент дисбаланса, отличный от 0. При \(n = 0\) расход компенсирующей подачи равен расходу удаляемых продуктов горения.
Практический пример#
Компенсация удаления дыма из коридора общественного здания#
Определяется расход компенсирующей подачи воздуха для г. Москвы. Массовый расход удаляемых продуктов горения известен из расчета вытяжной ПДВ.
Условие задачи#
Задача. Определить расход компенсирующей подачи воздуха. Температуру наружного воздуха принять для г. Москвы. Массовый расход удаляемых продуктов горения -
4,07 кг/с.
Что задается в интерфейсе#
| № | Поле | Значение | Размерность | Комментарий |
|---|---|---|---|---|
| 1 | Город | Москва | - | По условию задачи |
| 2 | Массовый расход удаляемых непосредственно из помещения (коридора) продуктов горения \(G_{sm}\) | 4,07 | кг/с | По условию задачи |
| 6 | Коэффициент дисбаланса \(n\) | 0 | - | Принимается в диапазоне: -0,3 ÷ 0* |
Обращаем Ваше внимание, что в соответствии с п. 9.7 СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха СНиП 41-01-2003 (с Поправкой, с Изменениями № 1-4)» не допускается без соответствующего расчетного обоснования принимать коэффициент дисбаланса, отличный от 0.
Результаты расчета#
| Параметр | Значение | Размерность |
|---|---|---|
| Массовый расход компенсирующей подачи воздуха, подаваемого непосредственно в защищаемое помещение \(G_a\) | 4,07 | кг/с |
| Объемный расход компенсирующей подачи воздуха, подаваемого непосредственно в защищаемое помещение \(L_a\) | 10 300 | м³/ч |
Результат. При \(n = 0\) массовый расход компенсации равен расходу удаления: \(G_a = 4,07\) кг/с. Объемный расход при \(\rho_a = 1,429\) кг/м³ составляет
10 253 м³/ч, округленный вверх до10 300 м³/ч.
Расчетные зависимости (справочно)#
| Зависимость | Что определяет |
|---|---|
| \(\rho_a = \frac{353}{273 + t_a}\) | Плотность наружного воздуха (кг/м³) при расчетной температуре \(t_a\). |
| \(G_a = \frac{G_{sm}}{1 - n}\) | Массовый расход компенсирующей подачи воздуха (кг/с). При \(n = 0\) расход компенсации равен расходу удаления. |
| \(L_a = \left\lceil \frac{3600 \cdot G_a}{\rho_a} \right\rceil_{100}\) | Объемный расход компенсирующей подачи (м³/ч). Округляется вверх до кратного 100. |
Литература#
МД.137-13 «Расчетное определение основных параметров противодымной вентиляции зданий: методические рекомендации».
СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».
С изменениями.
СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».
П. 9.7 - требование к обоснованию коэффициента дисбаланса.
СП 131.13330 «Строительная климатология».
Расчетные параметры наружного воздуха.
