Расчет воздушных завес применяют, когда в здании предусмотрена воздушная завеса у ворот или проемов для защиты от распространения продуктов горения и требуется определить расход воздуха, подаваемого в сопловой аппарат завесы. Результат расчета — массовый и объемный расход воздуха, округленный вверх до кратного 100.
Расчет выполняется по МД.137-13 и СП 7.13130.2013. Для расчета необходимы параметры выбранной воздушной завесы: скорость истечения воздуха (не менее 10 м/с), длина и ширина щели в горизонтальной проекции. Эти данные берутся из каталога производителя оборудования.
Граница применения. Этот расчет определяет расход воздуха для воздушной завесы у ворот. Завеса защищает проем от распространения продуктов горения при пожаре. Для подбора вентилятора этого расхода используют в аэродинамическом расчете или сервисе подбора оборудования.
Что рассчитывается#
- Основной результат — массовый расход воздуха \(G_a\) (кг/с) и объемный расход \(L_a\) (м³/ч), округленный вверх до кратного 100.
- Расход через сопловой аппарат — определяется по скорости истечения, длине и ширине щели в горизонтальной проекции. Скорость истечения по СП 7.13130 должна быть не менее 10 м/с.
Исходные данные#
- Город: выбирается из справочника. Программа определяет расчетную температуру наружного воздуха по СП 131.
- Температура наружного воздуха \(t_a\), °C: определяется автоматически по выбранному городу.
- Скорость истечения воздуха \(v_a\), м/с: по СП 7.13130.2013 — не менее 10 м/с. По умолчанию 10 м/с.
- Длина щели в горизонтальной проекции \(b\), м: по каталогу производителя. Должна быть не менее ширины защищаемого проема.
- Ширина щели в горизонтальной проекции \(\delta\), м: по каталогу производителя. Не менее 0,03 м.
Как выглядит расчет#

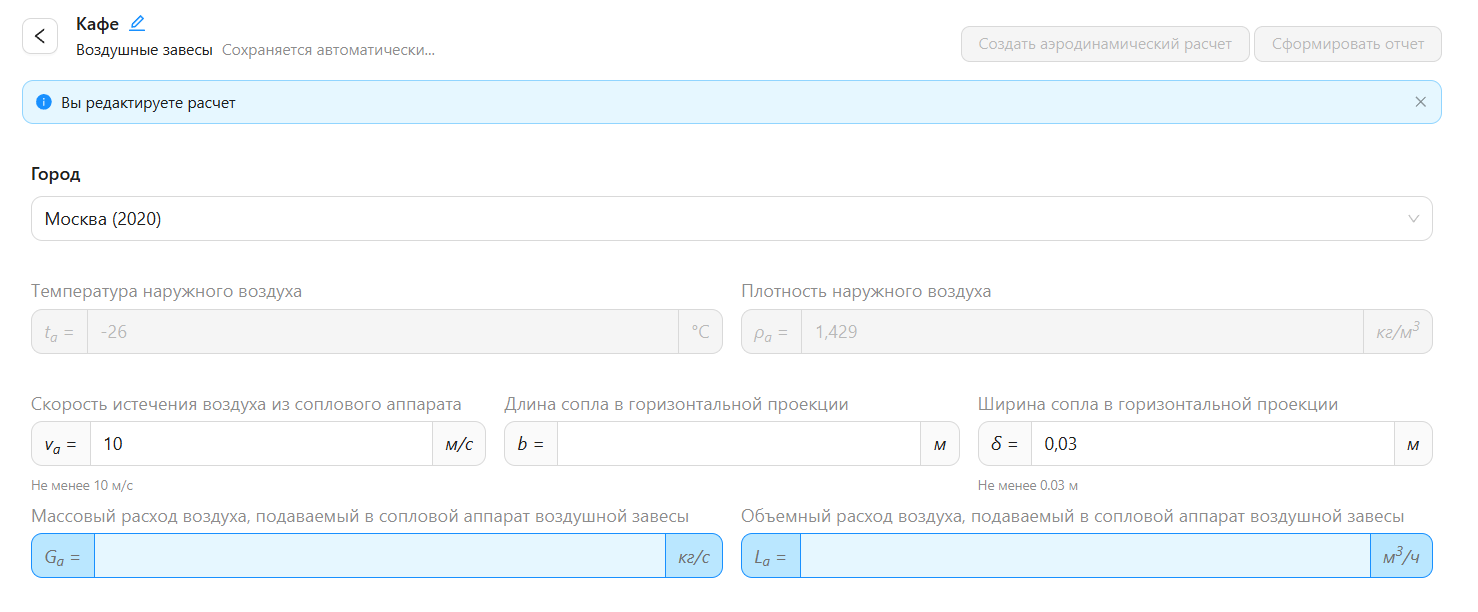

Экран расчета с вводом параметров воздушной завесы: город, скорость истечения, длина и ширина щели.
Рабочий порядок#
Выберите город#
Город определяет расчетную температуру наружного воздуха по СП 131.
Задайте скорость истечения#
По умолчанию 10 м/с. По СП 7.13130.2013 скорость должна быть не менее 10 м/с.
Введите длину сопла#
По каталогу производителя выбранной завесы. Длина должна быть не менее ширины защищаемого проема.
Введите ширину сопла#
По каталогу производителя.
Проверьте результат#
Массовый расход \(G_a\) и объемный расход \(L_a\) отображаются внизу экрана.
Сформируйте отчет#
Если расчет подтвержден, нажмите кнопку «Сформировать отчет», а затем при необходимости переходите к аэродинамическому расчету или подбору оборудования.
Практический пример#
Воздушная завеса для защиты ворот#
Условие задачи#
Задача. Ширина ворот 2300 мм. Определить расход воздуха, подаваемого в сопловой аппарат, для защиты ворот. Температуру воздуха принять для г. Москвы.
Перед выполнением расчета необходимо подобрать сопловой аппарат:
- длина сопла в горизонтальной проекции: не менее ширины защищаемых ворот.
- ширина сопла в горизонтальной проекции: не менее 0,03 м.
Что задается в интерфейсе#
| № | Поле | Значение | Размерность | Комментарий |
|---|---|---|---|---|
| 1 | Город | Москва | — | По условию задачи |
| 2 | Скорость истечения воздуха из соплового аппарата \(v_a\) | 10 | м/с | В соответствии с требованиями нормативных документов. Согласно п. 7.15г СП 7.13130.2013 минимальная скорость истечения воздушной струи 10 м/с. |
| 3 | Длина сопла в горизонтальной проекции \(b\) | 2,5 | м | По данным производителя. Не менее ширины ворот. |
| 4 | Ширина сопла в горизонтальной проекции \(\delta\) | 0,03 | м | По данным производителя. Не менее 0,03 м. |
Результаты расчета#
| Параметр | Значение | Размерность |
|---|---|---|
| Массовый расход воздуха, подаваемый в сопловой аппарат воздушной завесы \(G_a\) | 1,07 | кг/с |
| Объемный расход воздуха, подаваемый в сопловой аппарат воздушной завесы \(L_a\) | 2 700 | м³/ч |
Результат. Расход воздуха для воздушной завесы составляет 1,07 кг/с (2 700 м³/ч). Это значение используется при подборе вентиляционного оборудования приточной системы воздушной завесы.
Расчетные зависимости (справочно)#
| Зависимость | Что определяет |
|---|---|
| \(\rho_a = \frac{353}{273 + t_a}\) | Плотность наружного воздуха (кг/м³) при расчетной температуре \(t_a\). |
| \(G_a = v_a \cdot \rho_a \cdot b \cdot \delta\) | Массовый расход воздуха, подаваемого в воздушную завесу (кг/с). |
| \(L_a = \left\lceil \frac{3600 \cdot G_a}{\rho_a} \right\rceil_{100}\) | Объемный расход воздуха (м³/ч). Округляется вверх до кратного 100. |
Литература#
[1] МД.137-13 «Расчетное определение основных параметров противодымной вентиляции зданий: методические рекомендации».
Методические рекомендации.
[2] СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».
с изменениями. Пп. 7.14м, 7.15г.
[3] СП 131.13330 «Строительная климатология».
Расчетные параметры наружного воздуха.
