Расчет дымовых люков в кровле применяют для одноэтажных зданий или верхних этажей многоэтажных зданий, где удаление продуктов горения осуществляется наружу через покрытие, кровлю, системами с естественным побуждением. Результат расчета — суммарная площадь проходного сечения и количество люков выбранного типоразмера.

Расчет выполняется по МД.137-13. Внутри расчета два режима: подбор люка — автоматический подбор из базы оборудования по расчетным параметрам с выбором производителя и типоразмера; ручной ввод — для случаев, когда характеристики дымового люка уже известны (живое сечение и коэффициент местного сопротивления).

Граница с механическим дымоудалением. Естественное дымоудаление через люки в покрытии допускается только для одноэтажных зданий или помещений верхних этажей. В помещениях нижележащих этажей необходимо применять вытяжную противодымную вентиляцию с механическим побуждением, вентиляторами.

Что рассчитывается#

• Суммарная площадь проходного сечения — минимально необходимое живое сечение, м², требуемое для удаления заданного массового расхода продуктов горения при естественном побуждении тяги.
• Количество оборудования — необходимое количество люков, шт., выбранного типоразмера для обеспечения требуемой суммарной площади проходного сечения.
• Два режима расчета — автоматический подбор из базы оборудования по производителю и типоразмеру, либо ручной ввод характеристик люка.

Исходные данные#

Климат и ветровая нагрузка#

• Город: выбирается из справочника.
• Температура наружного воздуха \(t_a\), °C: определяется автоматически по выбранному городу.
• Плотность наружного воздуха \(\rho_a\), кг/м³: рассчитывается автоматически по температуре.
• Скорость ветра \(v_a\), м/с: определяется автоматически по выбранному городу.
• Коэффициент ветрового напора для наветренного фасада: по умолчанию 0,8, согласно разделу 2 МД.137-13.
• Коэффициент ветрового напора для заветренного фасада: по умолчанию −0,6, согласно разделу 2 МД.137-13.
• Коэффициент ветрового напора для боковой стороны: по умолчанию −0,4, согласно разделу 2 МД.137-13.

Параметры дыма#

• Температура дымового слоя, °C: из расчета пожарной нагрузки или по условиям задачи.
• Массовый расход удаляемых продуктов горения, кг/с: из расчета вытяжной противодымной вентиляции.
• Толщина дымового слоя \(h_{\text{sm}}\), м: расстояние от нижней границы дымового слоя до покрытия.
• Температура дыма \(T_{\text{sm}}\), °K: рассчитывается автоматически из температуры дымового слоя.
• Плотность дымового слоя \(\rho_{\text{sm}}\), кг/м³: рассчитывается автоматически по температуре дыма.

Характеристики дымовых люков#

• Режим расчета: подбор люка из базы оборудования или ручной ввод.
• Производитель и тип люка: выбираются из каталога в режиме подбора.
• Живое сечение одного дымового люка, м²: вводится вручную или определяется из базы типоразмеров.
• Коэффициент местного сопротивления (КМС): вводится вручную или определяется из базы типоразмеров.

Как выглядит расчет#

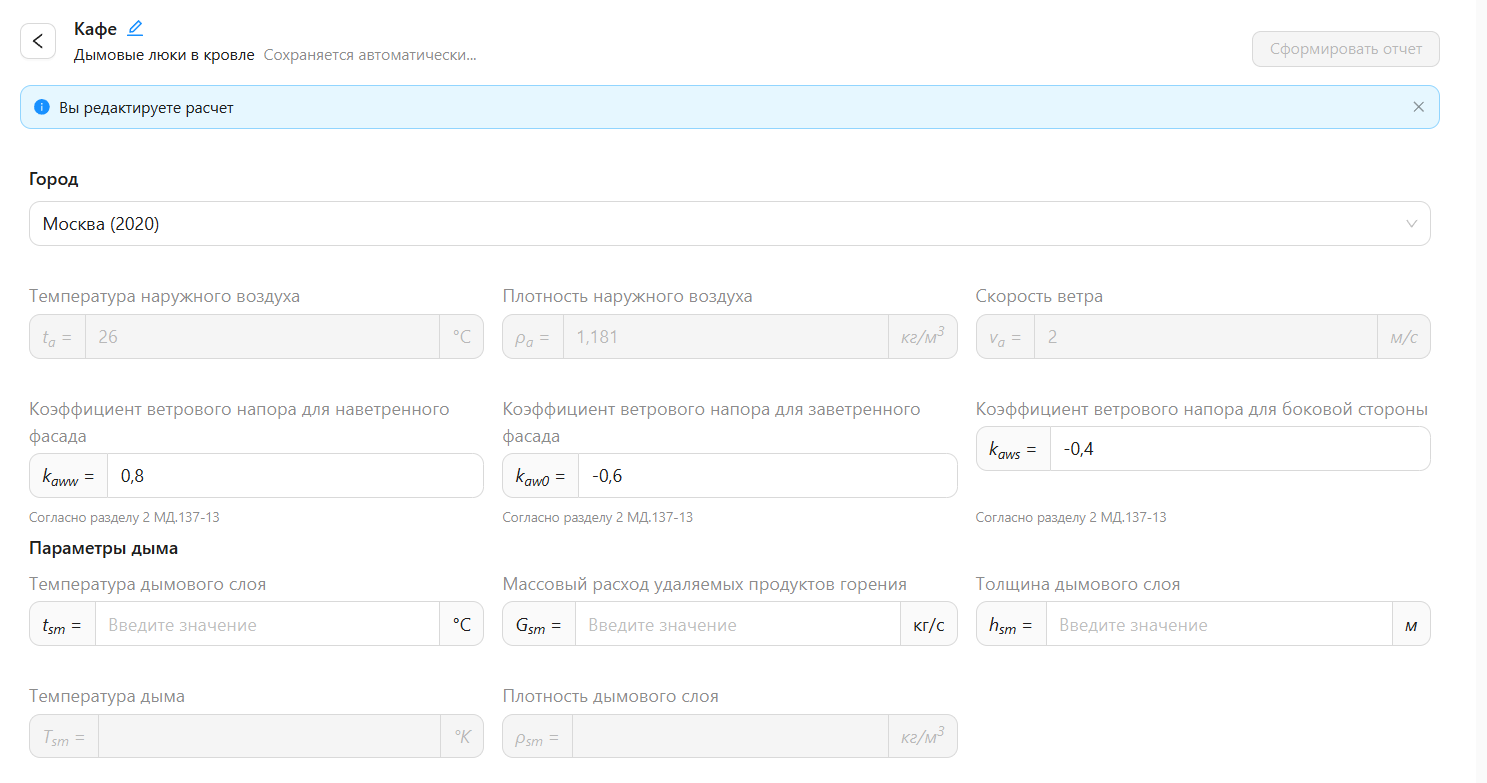

Экран расчета с вводом климатических параметров, параметров дыма, выбором режима (подбор или ручной ввод) и отображением таблицы типоразмеров дымовых люков.

Рабочий порядок#

Практические примеры#

Пример 1. Автоматический подбор люка#

Расчет и подбор дымовых люков для установки в кровле с использованием базы оборудования.

Условие задачи#

Задача. Определить суммарную площадь проходного сечения дымовых люков и рассчитать количество дымовых люков выбранной марки для следующих условий: Екатеринбург, температура дымового слоя 200 °C, массовый расход 10 кг/с, толщина дымового слоя 3 м.

В примере приняты:

• Город: Екатеринбург.
• Параметры дыма: температура 200 °C, расход 10 кг/с, толщина слоя 3 м.
• Режим: автоматический подбор.

Что задается в интерфейсе#

Результаты расчета#

Пример 2. Ручной ввод характеристик#

Расчет при известных характеристиках оборудования.

Условие задачи#

Задача. Исходные данные, как в Примере 1. Живое сечение одного дымового люка 1 м², коэффициент местного сопротивления 2,5.

В примере приняты:

• Город: Екатеринбург.
• Параметры дыма: температура 200 °C, расход 10 кг/с, толщина слоя 3 м.
• Режим: ручной ввод, \(S_{\text{ж}} = 1\) м², КМС = 2,5.

Что задается в интерфейсе#

Результаты расчета#

Результат. При ручном вводе с КМС = 2,5 требуется большее количество люков (4 шт.) по сравнению с автоматическим подбором (2 шт.) из-за более высокого коэффициента местного сопротивления.

Расчетные зависимости (справочно)#

Расчет суммарной площади проходного сечения и количества дымовых люков выполняется по МД.137-13 с учетом ветрового напора, температуры и плотности дымового слоя, а также характеристик выбранного оборудования.

Дополнительные материалы#

Литература#

Что делать дальше#

• Сформировать отчет — выгрузка результатов расчета в DOCX с исходными данными и итоговыми значениями.
• Подобрать оборудование — переход к сервису подбора вентиляционного оборудования для подбора дымовых люков по результатам расчета.
• Вернуться к обзору направления — выбрать другой расчет дымовых люков.
