Конвертация дымовых люков — инструмент для пересчета дымовых люков одного производителя на другого с учетом их характеристик. Он нужен, когда в проекте уже подобраны люки, но на стадии согласования, закупки или замены требуется перейти на другую модель или другого производителя.
В расчете задаются исходные люки, характеристики переподбираемого люка и расположение: в кровле или на фасаде. Программа пересчитывает количество новых люков \(N_2\), чтобы замена сохраняла расчетную пропускную способность исходного решения.
Граница с основными расчетами дымовых люков. Если количество люков еще не определено, сначала выполняют основной расчет: «Дымовые люки в кровле» или «Дымовые люки на фасаде». Конвертация применяется после подбора, когда нужно заменить уже принятое оборудование.
Что рассчитывается#
- Количество переподобранных дымовых люков \(N_2\), шт. — итоговое количество люков новой модели.
- Пересчет для кровли или фасада — расположение выбирается в начале формы и влияет на расчетную зависимость.
- Ручной ввод характеристик — пользователь задает площадь живого сечения, КМС и количество исходных люков.
- Выбор из базы — характеристики исходного или нового люка можно взять из базы оборудования, если нужная модель есть в каталоге.
Исходные данные#
Расположение дымовых люков#
- В кровле — пересчет для люков, размещенных в покрытии здания.
- На фасаде — пересчет для люков, размещенных в наружной стене.
Исходные дымовые люки#
- Площадь живого сечения одного люка \(S_{\text{ж.с.л1}}\), м².
- КМС \(\xi_{d1}\).
- Количество дымовых люков \(N_1\), шт.
Исходные люки можно задать вручную или выбрать из базы.
Переподбор на новый люк#
- Площадь живого сечения одного люка \(S_{\text{ж.с.л2}}\), м².
- КМС \(\xi_{d2}\).
Новый люк также можно выбрать из базы или задать вручную. Поле \(N_2\) рассчитывается автоматически.
Как выглядит расчет#

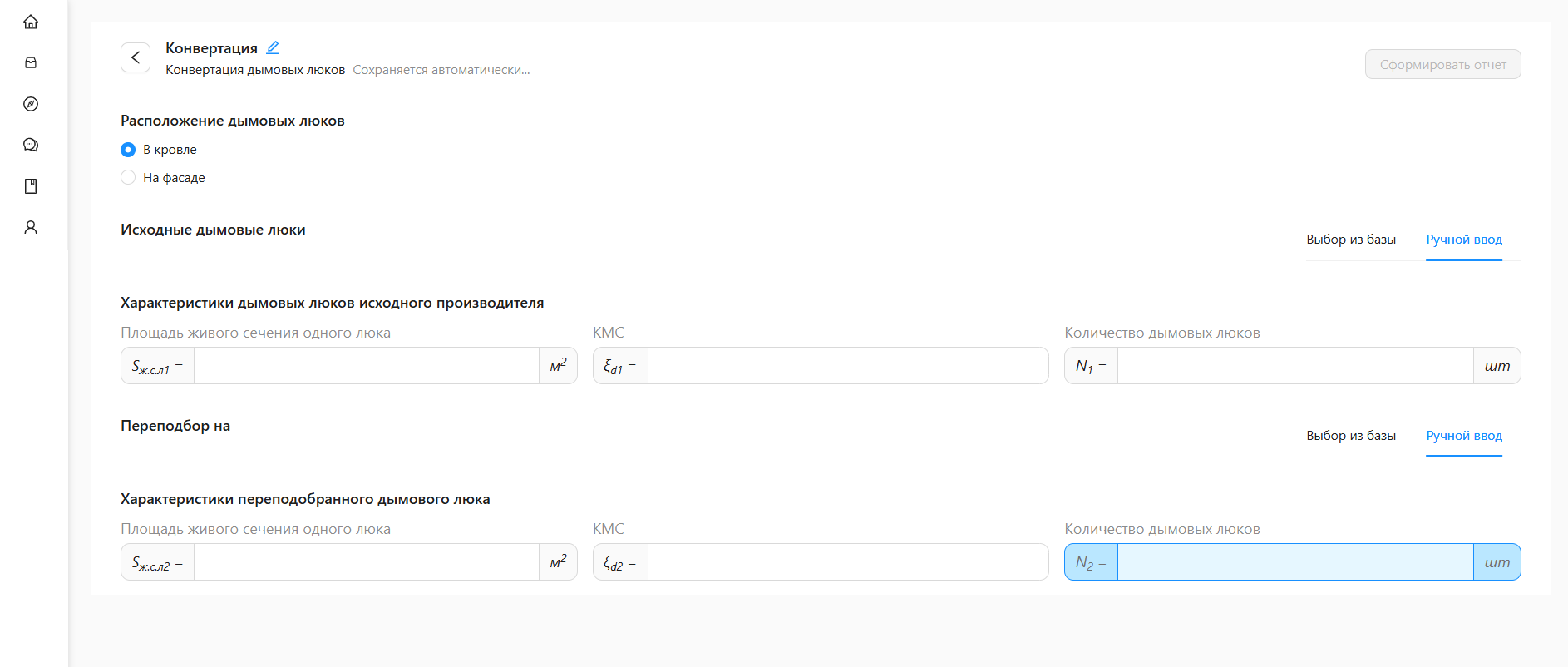

Форма содержит выбор расположения дымовых люков, блок исходных люков и блок переподбора. Для исходного и нового люка доступны два режима: «Выбор из базы» и «Ручной ввод».

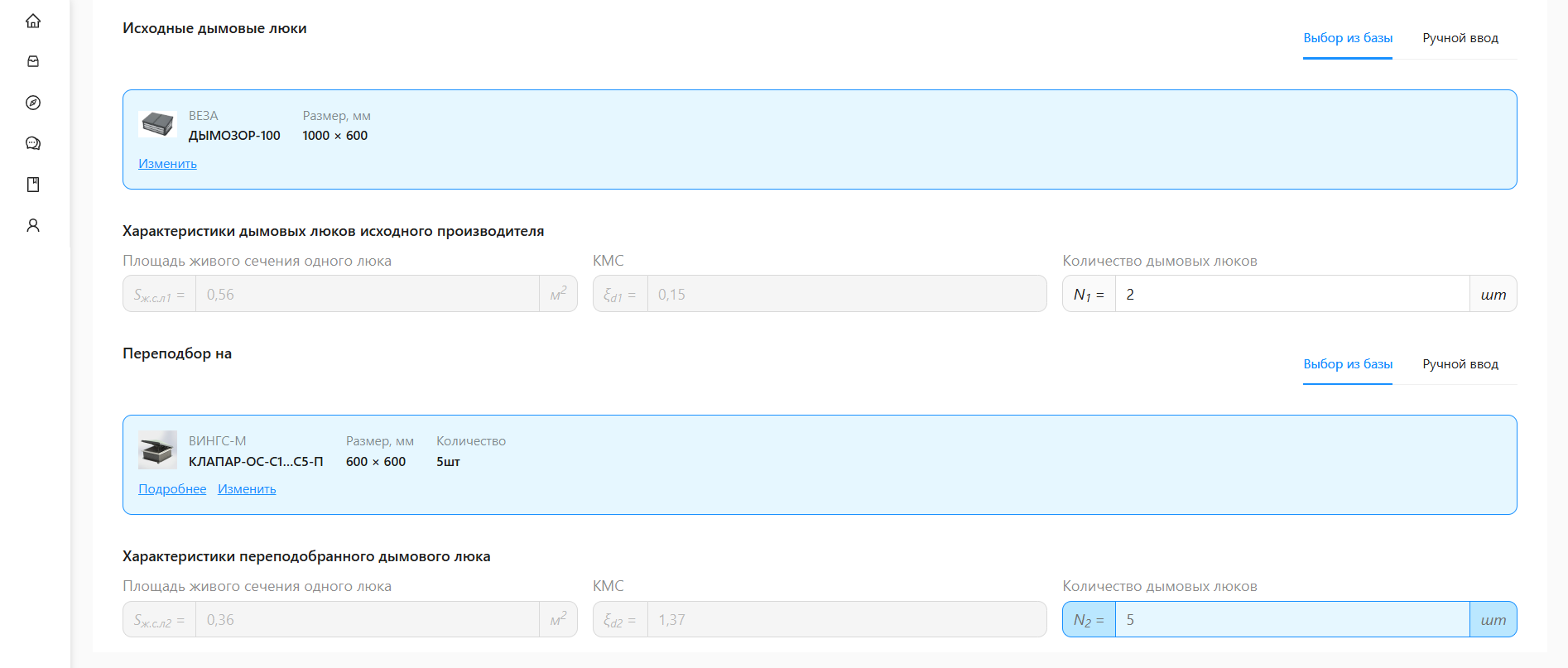

В режиме выбора из базы программа показывает карточки выбранных моделей, автоматически подставляет площадь живого сечения и КМС, а количество нового люка пересчитывает в поле \(N_2\).
Рабочий порядок#
Выберите расположение дымовых люков#
Укажите, где расположены люки: в кровле или на фасаде. Это определяет формулу пересчета.
Задайте исходные дымовые люки#
Выберите люк из базы или введите вручную \(S_{\text{ж.с.л1}}\), \(\xi_{d1}\) и \(N_1\).
Задайте люк для переподбора#
Выберите новую модель из базы или введите вручную \(S_{\text{ж.с.л2}}\) и \(\xi_{d2}\).
Проверьте рассчитанное количество#
В поле \(N_2\) появится требуемое количество дымовых люков новой модели. Значение округляется вверх до целого количества штук.
Сформируйте отчет#
Нажмите «Сформировать отчет», чтобы зафиксировать исходные данные и результат переподбора.
Практические примеры#
Пример 1. Замена люков в кровле#
В проекте принято 4 дымовых люка в кровле. У исходного люка площадь живого сечения одного люка 0,57 м², КМС 1,55. Требуется перейти на новую модель с площадью живого сечения 0,50 м² и КМС 2,44.
Что задается в интерфейсе#
| № | Поле | Значение | Размерность |
|---|---|---|---|
| 1 | Расположение дымовых люков | В кровле | — |
| 2 | \(S_{\text{ж.с.л1}}\) | 0,57 | м² |
| 3 | \(\xi_{d1}\) | 1,55 | — |
| 4 | \(N_1\) | 4 | шт. |
| 5 | \(S_{\text{ж.с.л2}}\) | 0,50 | м² |
| 6 | \(\xi_{d2}\) | 2,44 | — |
Результат#
| Параметр | Значение | Размерность |
|---|---|---|
| Количество переподобранных дымовых люков \(N_2\) | 6 | шт. |
Пример 2. Выбор исходного и нового люка из базы#
В проекте для размещения в кровле выбраны 2 исходных люка ВЕЗА ДЫМОЗОР-100 размером 1000 × 600 мм. В базе для них подставляются \(S_{\text{ж.с.л1}} = 0{,}56\) м² и \(\xi_{d1} = 0{,}15\). Для переподбора выбран люк ВИНГС-М КЛАПАР-ОС-С1…С5-П размером 600 × 600 мм с \(S_{\text{ж.с.л2}} = 0{,}36\) м² и \(\xi_{d2} = 1{,}37\).
Что задается и подставляется из базы#
| № | Поле | Значение | Размерность |
|---|---|---|---|
| 1 | Расположение дымовых люков | В кровле | — |
| 2 | Исходный люк | ВЕЗА ДЫМОЗОР-100, 1000 × 600 | — |
| 3 | \(S_{\text{ж.с.л1}}\) | 0,56 | м² |
| 4 | \(\xi_{d1}\) | 0,15 | — |
| 5 | \(N_1\) | 2 | шт. |
| 6 | Новый люк | ВИНГС-М КЛАПАР-ОС-С1…С5-П, 600 × 600 | — |
| 7 | \(S_{\text{ж.с.л2}}\) | 0,36 | м² |
| 8 | \(\xi_{d2}\) | 1,37 | — |
Результат#
| Параметр | Значение | Размерность |
|---|---|---|
| Количество переподобранных дымовых люков \(N_2\) | 5 | шт. |
Результат. В ручном примере требуется 6 новых люков вместо 4 исходных. В примере выбора из базы требуется 5 новых люков вместо 2 исходных. В обоих случаях результат округляется вверх, потому что количество люков должно быть целым.
Расчетные зависимости (справочно)#
| Расположение | Формула пересчета |
|---|---|
| В кровле | \(N_2 = \left\lceil \dfrac{N_1 \cdot S_{\text{ж.с.л1}} \cdot \sqrt{\xi_{d2} + 1}}{S_{\text{ж.с.л2}} \cdot \sqrt{\xi_{d1} + 1}} \right\rceil\) |
| На фасаде | \(N_2 = \left\lceil \dfrac{N_1 \cdot S_{\text{ж.с.л1}}}{S_{\text{ж.с.л2}}} \cdot \sqrt{\dfrac{\xi_{d2}}{\xi_{d1}}} \right\rceil\) |
Режим ввода не меняет смысл расчета. При ручном вводе пользователь сам задает \(S_{\text{ж.с.л}}\), \(\xi_d\) и \(N_1\). При выборе из базы эти характеристики подставляются из карточки оборудования; далее применяется та же формула пересчета.
