Расчет теплопоступлений от обходных дорожек предназначен для определения явной тепловой нагрузки от нагретой поверхности пола в помещениях бассейнов с учетом площади дорожек, температуры их поверхности и температуры внутреннего воздуха. Полученные данные используют при составлении теплового баланса помещения.
Физическая основа расчета базируется на конвективном теплообмене между нагретой поверхностью обходных дорожек и воздухом помещения: теплопоступления определяются площадью пола, разностью температур поверхности и воздуха, а также коэффициентом теплоотдачи. В расчетной схеме учитывают только явную составляющую теплопередачи от теплого пола в обслуживаемое помещение.
Часть теплового баланса бассейна. Теплопоступления от обходных дорожек суммируются с другими источниками: смоченные полы, расчеты испарения с зеркала воды.
Что рассчитывается#
- Явные теплопоступления - конвективный теплоотвод от нагретой поверхности обходных дорожек в воздух помещения бассейна, кВт.
- Простая зависимость - формула учитывает площадь дорожек, температуру поверхности и температуру воздуха. Коэффициент теплоотдачи принят ≈ 10 Вт/(м²·°C).
Исходные данные#
- Площадь обходных дорожек Fдор, м²: из планировки помещения бассейна.
- Температура поверхности дорожек tдор, °C: по умолчанию 31 °C (теплый пол).
- Температура воздуха в помещении tв, °C: из задания на проектирование.
Как выглядит расчет#

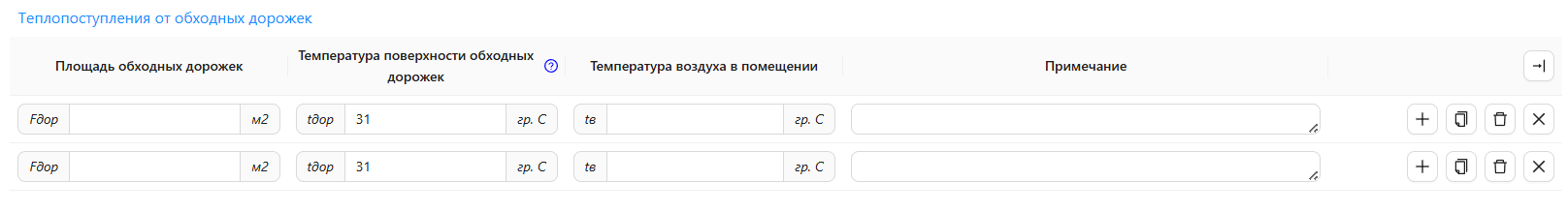

Блок таблицы «Теплопоступления от обходных дорожек».
Рабочий порядок#
Практический пример#
Обходные дорожки бассейна#
Площадь: 50 м². Температура поверхности - 31 °C, температура воздуха - 28 °C.
$$Q_{\text{я дор}} = 10 \cdot 50 \cdot (31 - 28) \cdot 10^{-3} = 1{,}50 \text{ кВт}$$
Расчетные зависимости (справочно)#
Теплопоступления от обходных дорожек#
Согласно [1], формула (23.4):
$$Q_{\text{я дор}} = \alpha \cdot F_{\text{дор}} \cdot (t_{\text{дор}} - t_{\text{в}}) \cdot 10^{-3}$$где
- \(Q_{\text{я дор}}\) - явные теплопоступления от обходных дорожек, кВт;
- \(\alpha\) - коэффициент обходных дорожек, Вт/(м²·°C). Принимается \(10\) Вт/(м²·°C);
- \(F_{\text{дор}}\) - площадь обходных дорожек, м²;
- \(t_{\text{дор}}\) - температура поверхности дорожек, °C. Для обходных дорожек бассейнов принимается 31 град.;
- \(t_{\text{в}}\) - температура воздуха в помещении, °C.
Литература#
[1] Краснов Ю.С., Борисоглебская А.П., Антипов А.В. Системы вентиляции и кондиционирования.
Рекомендации по проектированию, испытаниям и наладке. Москва. ТЕРМОКУЛ. 2004.
