Расчет теплопоступлений от бытового электрического оборудования предназначен для определения тепловой нагрузки помещения от офисной техники и других электроприемников с учетом состава оборудования и режима его работы. Полученные данные используют при расчете теплового баланса помещения.
Физическая основа расчета базируется на принципе сохранения энергии: электрическая энергия, потребляемая бытовым электрическим оборудованием, рассматривается как источник теплопоступлений в помещение. При расчете систем вентиляции и кондиционирования учитывают тепловыделения от оборудования с учетом режима его работы и доли тепла, поступающей в обслуживаемое помещение.
Что рассчитывается#
- Явные теплопоступления - теплота от компьютеров, мониторов, принтеров и другой оргтехники. Принимается по паспортным данным или справочным таблицам.
- Нормативная оценка - по ГОСТ Р 59972-2021: среднее тепловыделение в офисах составляет 25-200 Вт на рабочее место, номинальное значение - 100 Вт.
Исходные данные#
- Количество единиц оборудования n, шт.: задание на проектирование, спецификация оборудования.
- Тепловыделения одной единицы qоб, Вт: паспорт оборудования, справочные таблицы (Белова Е. М.).
Как выглядит расчет#

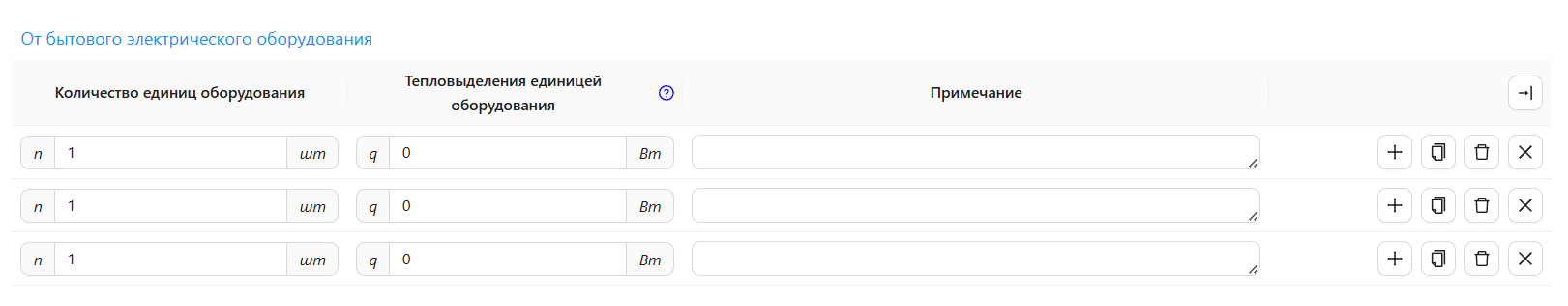

Блок таблицы «Теплопоступления от бытового электрического оборудования».
Рабочий порядок#
Добавьте строку#
Укажите количество единиц и тепловыделения одной единицы.
Выберите значения#
Используйте паспортные данные оборудования или справочные таблицы.
При необходимости добавьте несколько строк#
Для разных типов оборудования.
Получите результат#
Программа рассчитает суммарные явные теплопоступления от бытового оборудования.
Практический пример#
Открытый офис на 12 рабочих мест.#
12 настольных ПК (по 120 Вт), 12 мониторов 24" (по 40 Вт), 1 лазерный принтер (250 Вт).
$$Q_{\text{ПК}} = 12 \times 120 = 1440 \text{ Вт}$$
$$Q_{\text{мон}} = 12 \times 40 = 480 \text{ Вт}$$
$$Q_{\text{принтер}} = 1 \times 250 = 250 \text{ Вт}$$
$$Q_{я} = 1440 + 480 + 250 = 2170 \text{ Вт} \approx 2{,}17 \text{ кВт}$$
Расчетные зависимости (справочно)#
Расчет тепловой нагрузки от офисной техники
Табл. 3.10. Персональные компьютеры#
| Условие | Постоянная работа, Вт | Режим ожидания, Вт |
|---|---|---|
| Средняя величина | 55 | 20 |
| С резервом | 65 | 25 |
| Большой резерв | 75 | 30 |
Табл. 3.11. Мониторы#
| Размер экрана (дюймы) | Постоянная работа, Вт | Режим ожидания, Вт |
|---|---|---|
| Малый (13-15") | 55 | 0 |
| Средний (16-18") | 70 | 5 |
| Большой (19-20") | 80 | 0 |
Табл. 3.12. Лазерные принтеры#
| Тип | Постоянная работа, Вт | 1 стр./мин, Вт | Режим ожидания, Вт |
|---|---|---|---|
| Малый настольный | 130 | 75 | 10 |
| Настольный | 215 | 100 | 35 |
| Малый офисный | 320 | 160 | 70 |
| Большой офисный | 550 | 275 | 125 |
Табл. 3.13. Копировальные аппараты#
| Тип | Постоянная работа, Вт | 1 стр./мин, Вт | Режим ожидания, Вт |
|---|---|---|---|
| Настольный | 400 | 85 | 20 |
| Офисный | 1100 | 400 | 300 |
Табл. 3.14. Прочее оборудование#
| Устройство | Постоянная работа, Вт | Режим ожидания, Вт |
|---|---|---|
| Факс | 30 | 15 |
| Сканер | 25 | 15 |
| Матричный принтер | 50 | 25 |
Согласно п. 8.2.3.3 [2]: «В офисах тепловыделение от оборудования обычно составляет в среднем 25—200 Вт/рабочее место в течение рабочего дня. В качестве номинального значения принимают 100 Вт/рабочее место в течение восьмичасового рабочего дня».
Литература#
[1] Белова Е.М. Центральные системы кондиционирования воздуха в зданиях.
М.: Евроклимат, 2006. – 640 с.: ил. – (Библиотека климатехника).
[2] ГОСТ Р 59972-2021 Системы вентиляции и кондиционирования воздуха общественных зданий.
Технические требования. П. 8.2.3.3.
