Поступление теплоты через световые проемы
Расчет теплопоступлений от солнечной радиации через световые проемы предназначен для определения явной тепловой нагрузки помещения от солнечной радиации, поступающей через окна и другие светопрозрачные ограждения. Полученные данные используют при расчете теплового баланса помещения и подборе систем вентиляции и кондиционирования воздуха с учетом ориентации проемов, характеристик остекления и солнцезащитных устройств.
Физическая основа расчета базируется на поступлении коротковолновой солнечной радиации через светопрозрачные конструкции: прошедшее через остекление излучение поглощается внутренними поверхностями и вызывает их нагрев, формируя теплоприток в помещение. Интенсивность теплопоступлений определяется положением Солнца, ориентацией проема, светотехническими свойствами стекла, а также наличием внешних и внутренних солнцезащитных устройств.
Что рассчитывается#
- Явные теплопоступления - теплота от солнечной радиации, проходящая через остекление в помещение. Зависит от ориентации фасада, широты, типа стеклопакета и средств солнцезащиты.
- Расчет по окнам — теплопоступления определяются по географической широте, количеству, размерам и ориентации окон, характеристикам остекления и солнцезащиты.
- Ручной ввод — можно внести результат отдельного расчета в кВт. Этот вклад прибавляется к результату расчета по окнам.
Не дублируйте солнечную нагрузку. Если ручное значение уже включает те же окна, не учитывайте их повторно в таблице. Итог по окнам определяется как максимум их суммарной нагрузки в один и тот же расчетный час, а не как сумма отдельных максимумов для каждого окна.
Как выглядит расчет#

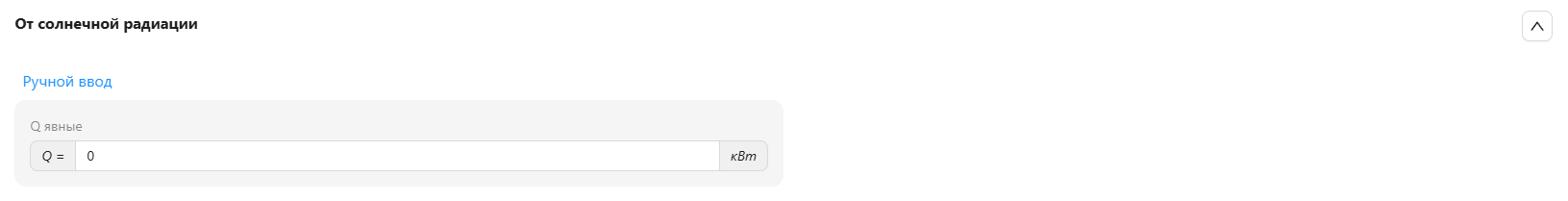

Фрагмент блока солнечной радиации — ручной ввод.
Исходные данные и порядок работы#
- Раскройте блок «Теплопоступления от радиации». Если используете отдельный расчет, внесите его результат в поле «Q явные (ручной ввод)», кВт.
- Для расчета по окнам выберите город и проверьте широту. Для собственного значения используется вариант «Другое».
- На вкладке «Тип окон» задайте используемые типы остекления и коэффициент K4; затем выберите соответствующий тип в строке окна на вкладке «Расчет».
- Заполните количество окон, высоту и ширину в мм, ориентацию, КПП, коэффициенты K1 и K2 и данные солнцезащиты. Проверьте K3 и K4 по принятым характеристикам. Коэффициенты по умолчанию не заменяют исходные данные проекта.
- Проверьте результаты всех окон и суммарную нагрузку помещения. Ручной вклад прибавляется к максимуму часовой суммы по окнам.
Ограничения расчета по окнам#
В расчетной таблице используются широты 36–68° с.ш.; промежуточные значения интерполируются. За пределами диапазона реализация использует крайние табличные значения — такой результат нельзя считать подтвержденным расчетом для другой широты.
Без заданной широты в итог входит только ручной вклад. Незаполненные размеры или коэффициенты могут исключить строку окна из расчета; перед использованием итога проверьте полноту всех строк. Показанная ниже справочная таблица высоты и азимута Солнца не заменяет проверку области применимости расчетного алгоритма.
Расчетные зависимости (справочно)#
Разночтения в справочных материалах#
СП 345.1325800.2017 Изм.2. Здания жилые и общественные. Правила проектирования тепловой защиты (с Изменениями № 1, 2)
| № пункта | Содержание пункта | Трактовка в материалах Аэропро | Комментарий |
|---|---|---|---|
| Формула (И.10) | \(s = \operatorname{arctg}\left[\frac{l_1}{H + r}\right]\) | Предлагаемая запись: \(\beta = \operatorname{arctg}\left[\frac{l_1}{H + r}\right]\) | |
| Формула (И.10) | \(r = \operatorname{arctg}\left[\frac{l_2}{B + s}\right]\) | Предлагаемая запись: \(\gamma = \operatorname{arctg}\left[\frac{l_2}{B + s}\right]\) | |
| Таблица И.1 | Отсутствует нижняя часть таблицы “Ориентация вертикального светового проема (после полудня)” | ||
| Таблица И.2 | Ниже приведена полная версия таблицы. | ||
| Рисунок И.1 | Отсутствует рисунок с наклонным остеклением |
Статус замечаний. Это разбор материалов СП 345.1325800.2017 с Изменениями № 1, 2, опубликованный в Аэропро.Вики. Приведенные трактовки не являются официальным изменением СП. Для проекта сверяйте используемую редакцию, исходные таблицы и принятые расчетные зависимости.
Таблица И.2. Высота и азимут Солнца на различных широтах в июле#
В градусах
| Истинное солнечное время | 30° \(h_s\) | 30° \(A_s\) | 40° \(h_s\) | 40° \(A_s\) | 44° \(h_s\) | 44° \(A_s\) | 48° \(h_s\) | 48° \(A_s\) | 52° \(h_s\) | 52° \(A_s\) | 56° \(h_s\) | 56° \(A_s\) | 60° \(h_s\) | 60° \(A_s\) | 64° \(h_s\) | 64° \(A_s\) | 68° \(h_s\) | 68° \(A_s\) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2-3 (21-22) | 4 | 145 | ||||||||||||||||
| 3-4 (20-21) | 1 | 130 | 3 | 131 | 6 | 131 | ||||||||||||
| 4-5 (19-20) | 3 | 119 | 5 | 120 | 7 | 120 | 9 | 119 | 10 | 118 | ||||||||
| 5-6 (18-19) | 6 | 111 | 8 | 111 | 9 | 111 | 10 | 110 | 12 | 109 | 13 | 108 | 14 | 107 | 15 | 106 | 16 | 104 |
| 6-7 (17-18) | 18 | 104 | 19 | 104 | 19 | 100 | 20 | 99 | 21 | 97 | 21 | 95 | 21 | 94 | 21 | 92 | 21 | 91 |
| 7-8 (16-17) | 30 | 94 | 29 | 93 | 29 | 90 | 30 | 87 | 30 | 85 | 29 | 82 | 28 | 81 | 27 | 79 | 27 | 77 |
| 8-9 (15-16) | 42 | 86 | 41 | 82 | 40 | 78 | 40 | 76 | 38 | 72 | 37 | 69 | 36 | 67 | 34 | 64 | 32 | 61 |
| 9-10 (14-15) | 54 | 75 | 52 | 69 | 50 | 65 | 49 | 60 | 47 | 56 | 45 | 53 | 43 | 50 | 40 | 49 | 37 | 45 |
| 10-11 (13-14) | 65 | 56 | 62 | 49 | 59 | 45 | 56 | 40 | 54 | 36 | 51 | 33 | 48 | 31 | 44 | 29 | 40 | 28 |
| 11-12 (12-13) | 73 | 24 | 69 | 20 | 65 | 18 | 61 | 16 | 58 | 13 | 54 | 12 | 50 | 11 | 46 | 10 | 42 | 9 |
| 12 | 74 | 0 | 70 | 0 | 66 | 0 | 62 | 0 | 58 | 0 | 54 | 0 | 50 | 0 | 46 | 0 | 42 | 0 |
Таблица И.2 СП 345.1325800.2017 (с Изменениями № 1, 2)
Литература#
[1] СП 345.1325800.2017 Здания жилые и общественные. Правила проектирования тепловой защиты
с Изменениями № 1, 2.
