Поступление тепла и влаги со смоченных поверхностей пола
Расчет определяет тепло- и влагопоступления с мокрых обходных дорожек, зон отдыха и других смоченных поверхностей пола в помещении бассейна. Результаты используют при составлении тепловлажностного баланса.
Интенсивность испарения зависит от площади мокрого пола и разности между температурой воздуха и температурой мокрого термометра. В тепловлажностном балансе вместе с влагопоступлением учитывают связанную с ним скрытую теплоту.
Требуется температура мокрого термометра. Температура мокрого термометра \(t_{\text{мт}}\) определяется итерационно из параметров воздуха (температура, влажность, барометрическое давление). Программа выполняет этот расчет автоматически.
Что рассчитывается#
- Влаговыделения с мокрого пола - массовый расход влаги, испаряющейся с мокрой поверхности пола в воздух помещения, кг/ч.
- Скрытая теплота - тепловая нагрузка, связанная с испарением влаги с пола. Рассчитывается по формуле скрытой теплоты парообразования, кВт.
Исходные данные#
- Площадь смоченного пола Fмп, м²: из планировки помещения.
- Температура воды на полу tв, °C: по умолчанию 31 °C (температура обходных дорожек).
- Температура воздуха tвозд, °C: из задания на проектирование.
- Относительная влажность воздуха φ, %: из задания на проектирование.
- Барометрическое давление Pб, кПа: введите по климатическим данным или заданию на проектирование.

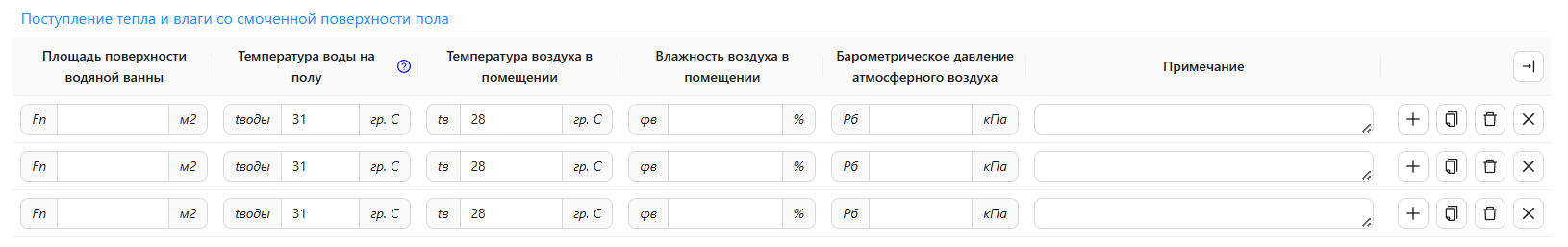

Как выглядит расчет#
Рабочий порядок#
Добавьте строку#
Укажите площадь смоченного пола по планировке помещения.
Задайте параметры воздуха#
Укажите температуру воздуха и относительную влажность в помещении. Проверьте барометрическое давление и температуру воды на полу.
Получите результат#
Программа определит температуру мокрого термометра, рассчитает влаговыделения и скрытую теплоту.
Пример расчета#
Мокрый пол бассейна#
Площадь 30 м², температура воздуха - 28 °C, температура мокрого термометра - 22 °C, температура воды на полу - 31 °C.
Расчет влаговыделений#
$$W = \frac{6{,}1 \times 30 \times (28 - 22)}{1000} = \frac{6{,}1 \times 30 \times 6}{1000} = \frac{1098}{1000} = 1{,}10 \text{ кг/ч}$$
Расчет скрытой теплоты#
$$Q_L = \frac{(2500 - 4{,}2 \times 31) \times 1{,}10}{3600} = \frac{(2500 - 130{,}2) \times 1{,}10}{3600} = \frac{2369{,}8 \times 1{,}10}{3600} = 0{,}72 \text{ кВт}$$
Расчетные зависимости (справочно)#
Влаговыделения с поверхности мокрого пола#
Согласно [1], формула (23.11):
$$W_{\text{мп}} = 6{,}1 \cdot F_{\text{мп}} \cdot (t_{\text{в}} - t_{\text{мт}}) \cdot 10^{-3}$$
где:
- \(W_{\text{мп}}\) - влаговыделения с поверхности мокрого пола, кг/ч;
- \(F_{\text{мп}}\) - площадь мокрого пола, м². Обычно принимается равной \(20\text{–}40\%\) открытой водной поверхности. Причем, чем больше площадь водного зеркала бассейна, тем меньше процент;
- \(t_{\text{в}}\) - температура воздуха в помещении, °С;
- \(t_{\text{мт}}\) - температура мокрого термометра, °С. Определяется по I-d диаграмме.
Литература#
[1] Краснов Ю.С., Борисоглебская А.П., Антипов А.В. Системы вентиляции и кондиционирования.
Рекомендации по проектированию, испытаниям и наладке. Москва. ТЕРМОКУЛ. 2004.
