Расчет влаговыделений от водных аттракционов для частных бассейнов предназначен для определения дополнительной влажностной нагрузки помещения от работы водопадов, гейзеров, противотоков, гидромассажа и других устройств с учетом площади зеркала воды аттракциона и его удельных влаговыделений. Полученные данные используют при расчете тепловлажностного баланса помещения и подборе систем вентиляции и кондиционирования воздуха для бассейнов.

Физическая основа расчета базируется на процессе интенсивного испарения воды с поверхности, возмущаемой работой водных аттракционов: дополнительное перемешивание и распыление воды увеличивают массообмен между водой и воздухом, вследствие чего возрастает количество влаги, поступающей в помещение. В методике для частных бассейнов это влияние учитывают через удельные показатели влаговыделений для каждого вида аттракциона, без введения общего коэффициента волнообразования.

Для общественных бассейнов. Для общественных бассейнов с аттракционами используйте методику НП «АВОК» с коэффициентом усиления волн Δβ - расчет «Влаговыделения по НП «АВОК»».

Что рассчитывается#

• Влаговыделения от аттракционов - дополнительное испарение от водопадов, гейзеров, противотоков и гидромассажных установок по удельным показателям.
• Скрытая теплота - тепловая нагрузка от дополнительного испарения, пересчитанная в кВт.

Исходные данные#

• Площадь зеркала воды F, м²: из проекта бассейна.
• Удельные влаговыделения аттракциона k, г/(ч·м²): по типу аттракциона из таблицы НП «АВОК» 7.5-2020.
• Температура воды tводы, °C: из технологического задания.

Как выглядит расчет#

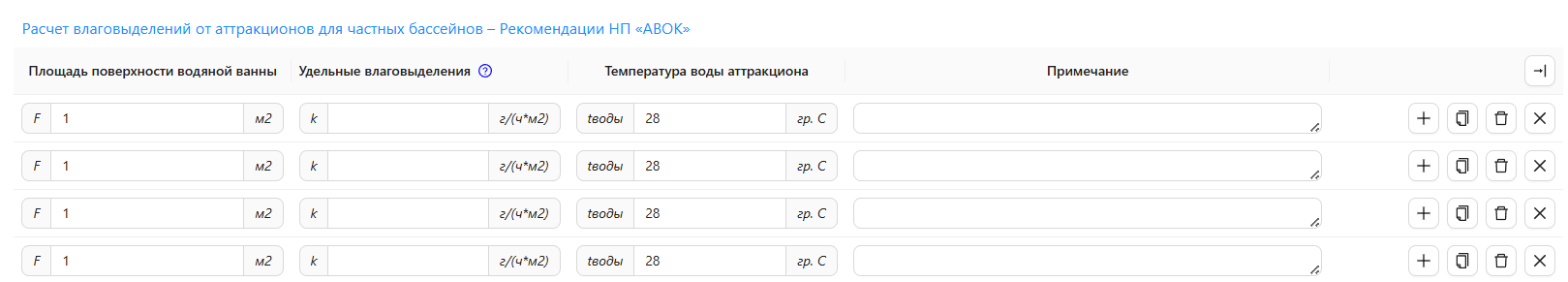

Строка таблицы «Влаговыделения от аттракционов для частных бассейнов». Пример: F = 2 м², k = 2000 г/(ч·м²), tводы = 28 °C.

Рабочий порядок#

Практический пример#

Частный бассейн с противотоком#

Площадь зеркала воды аттракциона F = 2 м², k = 2000 г/(ч·м²) (противоток), tводы = 28 °C.

Расчет

$$W = \frac{2 \times 2000}{1000} = 4{,}0 \text{ кг/ч}$$

$$Q_L = \frac{(2500 - 117{,}6) \times 4{,}0}{3600} = 2{,}65 \text{ кВт}$$

Расчетные зависимости (справочно)#

Влаговыделения от аттракционов#

Согласно [1], в связи с непостоянной работой и небольшими площадями зеркала частного бассейна влияние усиления волн не настолько значительно по сравнению с общественно-развлекательными бассейнами. Поэтому целесообразно отдельно учитывать водные аттракционы.

$$W = \frac{F \cdot k}{1000}$$

где \(W\) - влаговыделения от аттракциона, кг/ч; \(F\) - площадь зеркала воды, м²; \(k\) - удельные влаговыделения, г/(ч·м²).

Удельные влаговыделения по типу аттракциона#

Литература#

Что делать дальше#

• Влаговыделения по НП «АВОК» - основная методика расчета испарения с зеркала бассейна.
• К обзору направления - все расчеты направления «Тепло- и влагопоступления».
