Бассейны — расчет воздухообмена и определение параметров микроклимата в рабочей зоне зала бассейна. Суммарные теплоизбытки и влаговыделения берутся из расчетов теплопритоков и влагопоступлений. Дополнительно контролируется санитарная норма притока по количеству людей; если расход ниже требуемого, программа показывает предупреждение.
Расчет определяет параметры приточного воздуха, воздуха рабочей зоны и удаляемого воздуха, затем считает расход приточного воздуха на ассимиляцию теплопоступлений и влаговыделений. Отдельно заполняется таблица людей: количество посетителей и расход наружного воздуха на одного человека.
Граница с расчетами теплопритоков. Поля \(\Sigma Q_{\text{п}}\) и \(\Sigma W\) не раскрывают состав нагрузки. Их нужно предварительно получить в направлении «Тепло- и влагопоступления»: зеркало воды, обходные дорожки, смоченные поверхности, люди, освещение и другие источники.
Что рассчитывается#
- Тепловлажностное отношение \(\varepsilon\), кДж/кг — связь между суммарными теплоизбытками и влаговыделениями.
- Параметры приточного воздуха — плотность \(\rho_{\text{п}}\), влагосодержание \(d_{\text{п}}\), энтальпия \(I_{\text{п}}\).
- Параметры воздуха рабочей зоны — температура \(t_{\text{рз}}\), относительная влажность \(\varphi_{\text{рз}}\), плотность \(\rho_{\text{рз}}\), влагосодержание \(d_{\text{рз}}\), энтальпия \(I_{\text{рз}}\).
- Параметры удаляемого воздуха — влагосодержание \(d_{\text{у}}\), температура \(t_{\text{у}}\), относительная влажность \(\varphi_{\text{у}}\), плотность \(\rho_{\text{у}}\), энтальпия \(I_{\text{у}}\).
- Расход приточного воздуха на ассимиляцию \(L_{\text{п}}\), м³/ч — по тепловлажностному балансу.
- Расход приточного воздуха по количеству людей \(L_{\text{люд}}\), м³/ч — сумма строк таблицы людей.
- Массовые расходы воздуха \(G_{\text{п}}\) и \(G_{\text{в}}\), кг/ч.
- Объемный расход удаляемого воздуха \(L_{\text{в}}\), м³/ч.
Исходные данные#
Тепловлажностная нагрузка#
- Суммарные теплоизбытки в зале бассейна \(\Sigma Q_{\text{п}}\), кВт: итоговая тепловая нагрузка помещения.
- Суммарные влаговыделения в зале бассейна \(\Sigma W\), кг/ч: итоговая влажностная нагрузка помещения.
Параметры приточного воздуха#
- Барометрическое давление \(P_{\text{б}}\), гПа.
- Температура приточного воздуха \(t_{\text{п}}\), °C.
- Относительная влажность приточного воздуха \(\varphi_{\text{п}}\), %.
Параметры воздуха в помещении бассейна#
- Температура в рабочей зоне зала бассейна \(t_{\text{рз}}\), °C.
- Коэффициент эффективности организации воздухообмена \(K_d\).
Санитарная норма по людям#
- Кол-во людей \(N\), чел.
- Расход на 1 человека \(L_1\), м³/ч.
По каждой строке таблицы считается \(N \cdot L_1\), затем строки суммируются в \(L_{\text{люд}}\).
Как выглядит расчет#

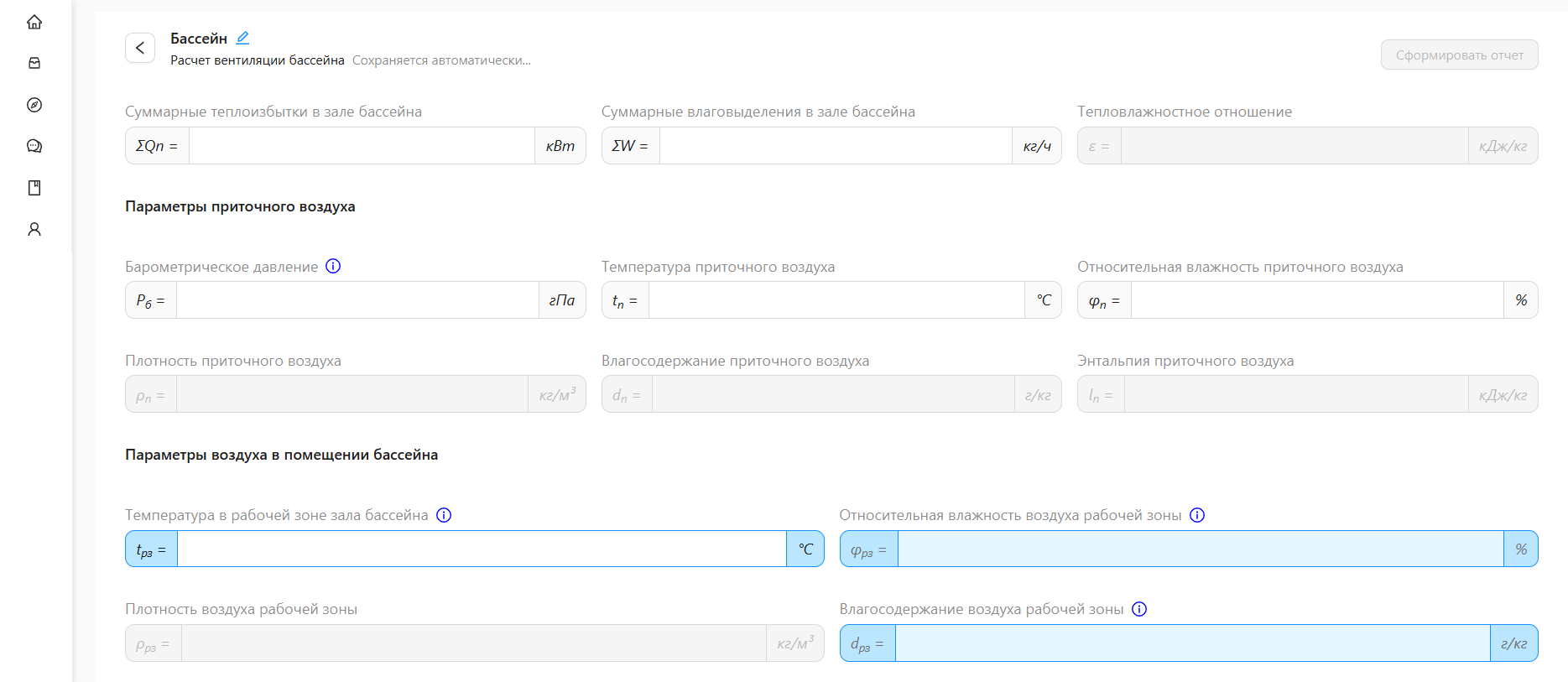

Первая часть формы содержит суммарные теплоизбытки, влаговыделения, параметры приточного воздуха и параметры рабочей зоны.

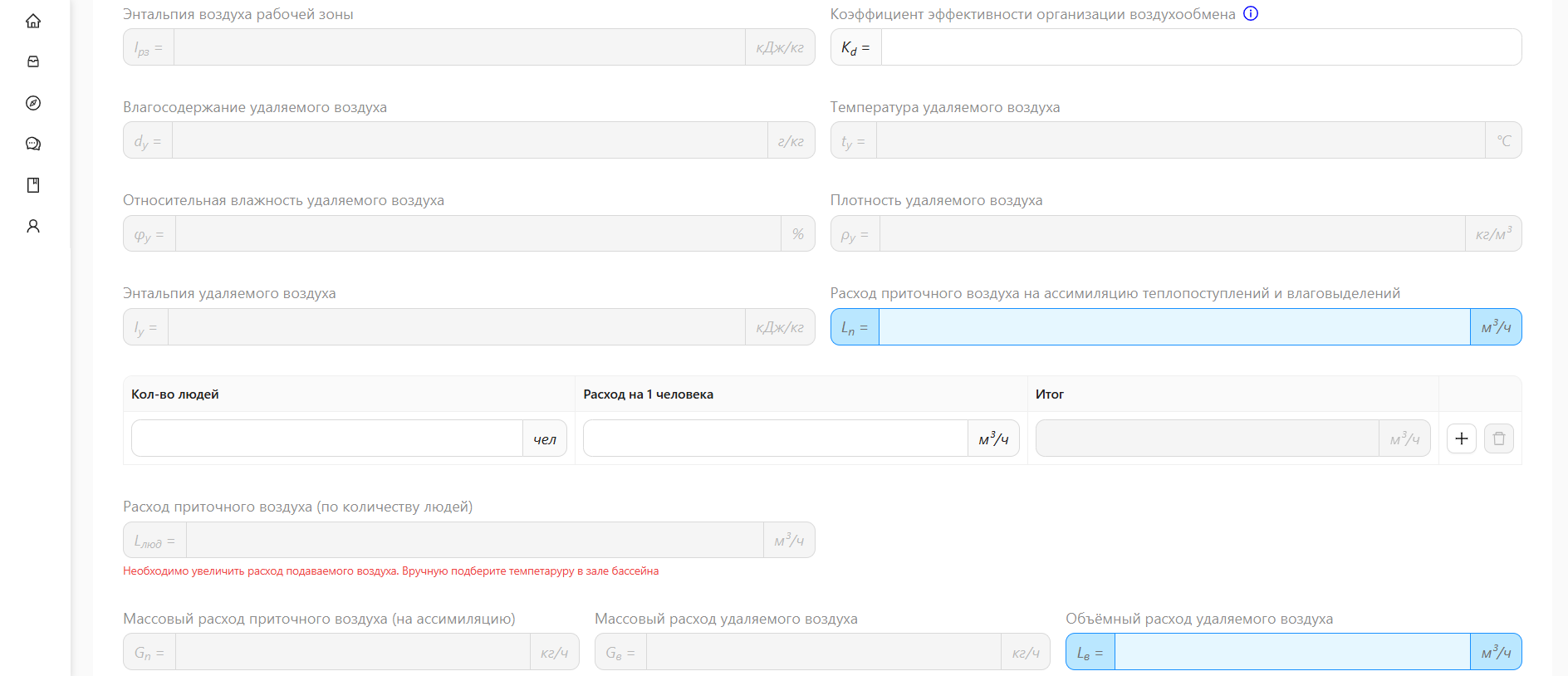

Вторая часть формы показывает параметры удаляемого воздуха, расход на ассимиляцию, таблицу людей, предупреждение по санитарной норме и итоговый расход удаляемого воздуха.
Рабочий порядок#
Перенесите теплопритоки и влаговыделения#
Введите \(\Sigma Q_{\text{п}}\) и \(\Sigma W\), полученные в расчетах теплопритоков и влагопоступлений. Программа рассчитает \(\varepsilon\).
Задайте параметры приточного воздуха#
Укажите \(P_{\text{б}}\), \(t_{\text{п}}\) и \(\varphi_{\text{п}}\). Плотность, влагосодержание и энтальпия приточного воздуха рассчитываются автоматически.
Задайте параметры рабочей зоны#
Введите \(t_{\text{рз}}\). Программа определит \(\varphi_{\text{рз}}\), \(\rho_{\text{рз}}\), \(d_{\text{рз}}\) и \(I_{\text{рз}}\).
Укажите коэффициент \(K_d\)#
По \(K_d\) программа рассчитывает параметры удаляемого воздуха.
Заполните таблицу людей#
Введите количество людей и расход на одного человека. Можно добавить несколько строк, если для разных групп принимаются разные нормы расхода.
Проверьте санитарную норму#
Если \(L_{\text{п}} < L_{\text{люд}}\), под таблицей появляется предупреждение: необходимо увеличить расход подаваемого воздуха и вручную подобрать температуру в зале бассейна.
Сформируйте отчет#
После проверки расходов нажмите «Сформировать отчет».
Практический пример#
Зал бассейна с проверкой по людям#
Для зала бассейна известны суммарные теплоизбытки 30 кВт и суммарные влаговыделения 15 кг/ч. Приточный воздух подается с температурой 26 °C и относительной влажностью 50 %. Температура рабочей зоны задана 27 °C. В таблице людей две строки: 5 человек по 60 м³/ч и 150 человек по 30 м³/ч.
Условие задачи#
Задача. Определить расход приточного воздуха на ассимиляцию теплопоступлений и влаговыделений, параметры микроклимата рабочей зоны, расход по людям и объемный расход удаляемого воздуха.
Что задается в интерфейсе#
| № | Поле | Значение | Размерность |
|---|---|---|---|
| 1 | Суммарные теплоизбытки \(\Sigma Q_{\text{п}}\) | 30 | кВт |
| 2 | Суммарные влаговыделения \(\Sigma W\) | 15 | кг/ч |
| 3 | Барометрическое давление \(P_{\text{б}}\) | 990 | гПа |
| 4 | Температура приточного воздуха \(t_{\text{п}}\) | 26 | °C |
| 5 | Относительная влажность приточного воздуха \(\varphi_{\text{п}}\) | 50 | % |
| 6 | Температура рабочей зоны \(t_{\text{рз}}\) | 27 | °C |
| 7 | Коэффициент эффективности воздухообмена \(K_d\) | 1,6 | — |
| 8 | Люди, строка 1 | 5 × 60 | м³/ч |
| 9 | Люди, строка 2 | 150 × 30 | м³/ч |
Результаты расчета#
| Параметр | Значение | Размерность |
|---|---|---|
| Тепловлажностное отношение \(\varepsilon\) | 7 200 | кДж/кг |
| Плотность приточного воздуха \(\rho_{\text{п}}\) | 1,181 | кг/м³ |
| Влагосодержание приточного воздуха \(d_{\text{п}}\) | 10,75 | г/кг |
| Энтальпия приточного воздуха \(I_{\text{п}}\) | 53,54 | кДж/кг |
| Относительная влажность рабочей зоны \(\varphi_{\text{рз}}\) | 48,1 | % |
| Влагосодержание рабочей зоны \(d_{\text{рз}}\) | 10,97 | г/кг |
| Энтальпия рабочей зоны \(I_{\text{рз}}\) | 55,13 | кДж/кг |
| Влагосодержание удаляемого воздуха \(d_{\text{у}}\) | 11,32 | г/кг |
| Температура удаляемого воздуха \(t_{\text{у}}\) | 28,6 | °C |
| Относительная влажность удаляемого воздуха \(\varphi_{\text{у}}\) | 45,2 | % |
| Энтальпия удаляемого воздуха \(I_{\text{у}}\) | 57,67 | кДж/кг |
| Расход приточного воздуха на ассимиляцию \(L_{\text{п}}\) | 22 165 | м³/ч |
| Расход приточного воздуха по людям \(L_{\text{люд}}\) | 4 800 | м³/ч |
| Массовый расход приточного воздуха \(G_{\text{п}}\) | 26 168 | кг/ч |
| Массовый расход удаляемого воздуха \(G_{\text{в}}\) | 26 168 | кг/ч |
| Объемный расход удаляемого воздуха \(L_{\text{в}}\) | 22 360 | м³/ч |
Результат. Расход на ассимиляцию \(L_{\text{п}} = 22 165\) м³/ч больше расхода по людям \(L_{\text{люд}} = 4 800\) м³/ч, поэтому санитарная проверка выполняется. Объемный расход удаляемого воздуха составляет 22 360 м³/ч.
Расчетные зависимости (справочно)#
| Зависимость | Что определяет |
|---|---|
| \(\varepsilon = 3600 \cdot \Sigma Q_{\text{п}} / \Sigma W\) | Тепловлажностное отношение |
| \(\rho = 353 / (273 + t)\) | Плотность воздуха по температуре |
| \(d_{\text{у}} = d_{\text{рз}} + K_d \cdot (d_{\text{рз}} - d_{\text{п}})\) | Влагосодержание удаляемого воздуха |
| \(I_{\text{у}} = I_{\text{п}} + \varepsilon \cdot (d_{\text{у}} - d_{\text{п}}) / 1000\) | Энтальпия удаляемого воздуха |
| \(L_{\text{п}} = 3600 \cdot \Sigma Q_{\text{п}} / [\rho_{\text{п}} \cdot (I_{\text{у}} - I_{\text{п}})]\) | Расход приточного воздуха на ассимиляцию |
| \(L_{\text{люд}} = \sum N \cdot L_1\) | Расход приточного воздуха по количеству людей |
| \(G_{\text{п}} = L_{\text{п}} \cdot \rho_{\text{п}}\), \(G_{\text{в}} = G_{\text{п}}\) | Массовые расходы приточного и удаляемого воздуха |
| \(L_{\text{в}} = G_{\text{в}} / \rho_{\text{у}}\) | Объемный расход удаляемого воздуха |
Санитарная проверка не заменяет расчетный расход автоматически. Программа сравнивает \(L_{\text{п}}\) и \(L_{\text{люд}}\). Если \(L_{\text{п}}\) меньше требуемого расхода по людям, нужно изменить исходные параметры расчета; предупреждение под таблицей не является новым итоговым расходом.
Дополнительные материалы#
Расчет вентиляции бассейна — демонстрация расчета
Создание расчета, определение теплоизбытков и влаговыделений через связанный расчет теплопритоков, определение воздухообмена и параметров микроклимата в обслуживаемой зоне зала бассейна, контроль санитарной нормы притока.
