Расчет минимального воздухообмена для квартир
Расчет минимально необходимого воздухообмена для квартир определяет приток и сопоставляет его с введенной суммой вытяжки. Для квартир многоквартирных зданий используются СП 54.13330.2022 и СП 60.13330.2020. Результат — итоговый расход приточного воздуха \(L_{\text{а.итог}}\), м³/ч. Для одноквартирного дома отдельно проверяют требования СП 55.13330; название модуля не подтверждает выполнение всех требований к такому дому.
Программа выбирает ветку притока по общей площади на человека и наличию естественного проветривания. Затем сравнивает полученный приток с суммой введенных расходов вытяжки. Постоянного выбора максимума между критерием по жилой площади и критерием по людям здесь нет.
Границы текущей реализации. Без естественного проветривания при общей площади не более 20 м² на человека программа присваивает расчетному притоку ноль, а итог может определяться только вытяжкой. Прочерк в таблице В.1 СП 60 не означает нормативный нулевой расход: для такого случая требуется отдельное обоснование. Ровно 20 м²/чел. программа относит к ветке меньшей площади; в таблице СП строки названы «более» и «менее» 20 м². Число проживающих должно быть положительным.
Граница с проверкой качества воздуха. Этот расчет определяет только минимальный расход приточного воздуха для квартиры. После этого приток распределяется по жилым комнатам и проверяется качество воздуха по CO₂ в расчете «Определение качества воздуха в помещении». Если класс качества не проходит по ГОСТ 30494-2011, расход корректируется.
Что рассчитывается#
- Основной результат — итоговый расход приточного воздуха \(L_{\text{а.итог}}\), м³/ч, как наибольший из расчетного притока по СП 60 и суммарной вытяжки по СП 54.
- Расчетный приток — по выбранной ветке таблицы В.1 СП 60: при проветривании и площади более 20 м²/чел. учитываются 30 м³/ч на человека и минимум 0,35 ч⁻¹; при меньшей площади — 3 м³/ч на 1 м² жилой площади. Без проветривания для площади более 20 м²/чел. используется 45 м³/ч на человека.
- Суммарная вытяжка по СП 54 — сумма нормативных расходов из кухни, санузлов, ванных и других вспомогательных помещений.
Исходные данные#
Параметры квартиры#
- Общая площадь квартиры \(S_{\text{o}}\), м²: по плану квартиры.
- Жилая площадь квартиры \(S_{\text{ж}}\), м²: сумма площадей жилых комнат без кухни, коридоров и санузлов.
- Высота квартиры \(h\), м: высота помещений от пола до потолка.
- Общий объем квартиры \(V_{\text{o}}\), м³: рассчитывается автоматически как \(S_{\text{o}} \times h\).
- Количество проживающих \(N\), чел.: по проектному заселению.
- Общая площадь на 1 человека \(S_{\text{o.уд}}\), м²/чел.: рассчитывается автоматически как \(S_{\text{o}} / N\).
- Естественное проветривание: да или нет. Вместе с общей площадью на человека определяет ветку расчета, приведенную ниже.
Расходы вытяжного воздуха#
- Расходы вытяжного воздуха, м³/ч: нормативные расходы для кухни, санузлов, ванных и других вспомогательных помещений. Добавляются отдельными строками.
- Суммарный расход вытяжного воздуха \(\Sigma L_{\text{в}}\), м³/ч: рассчитывается автоматически как сумма всех строк.
- Расчетный расход приточного воздуха \(L_{\text{п.расч}}\), м³/ч: рассчитывается автоматически по критериям СП 60.
Как выглядит расчет#

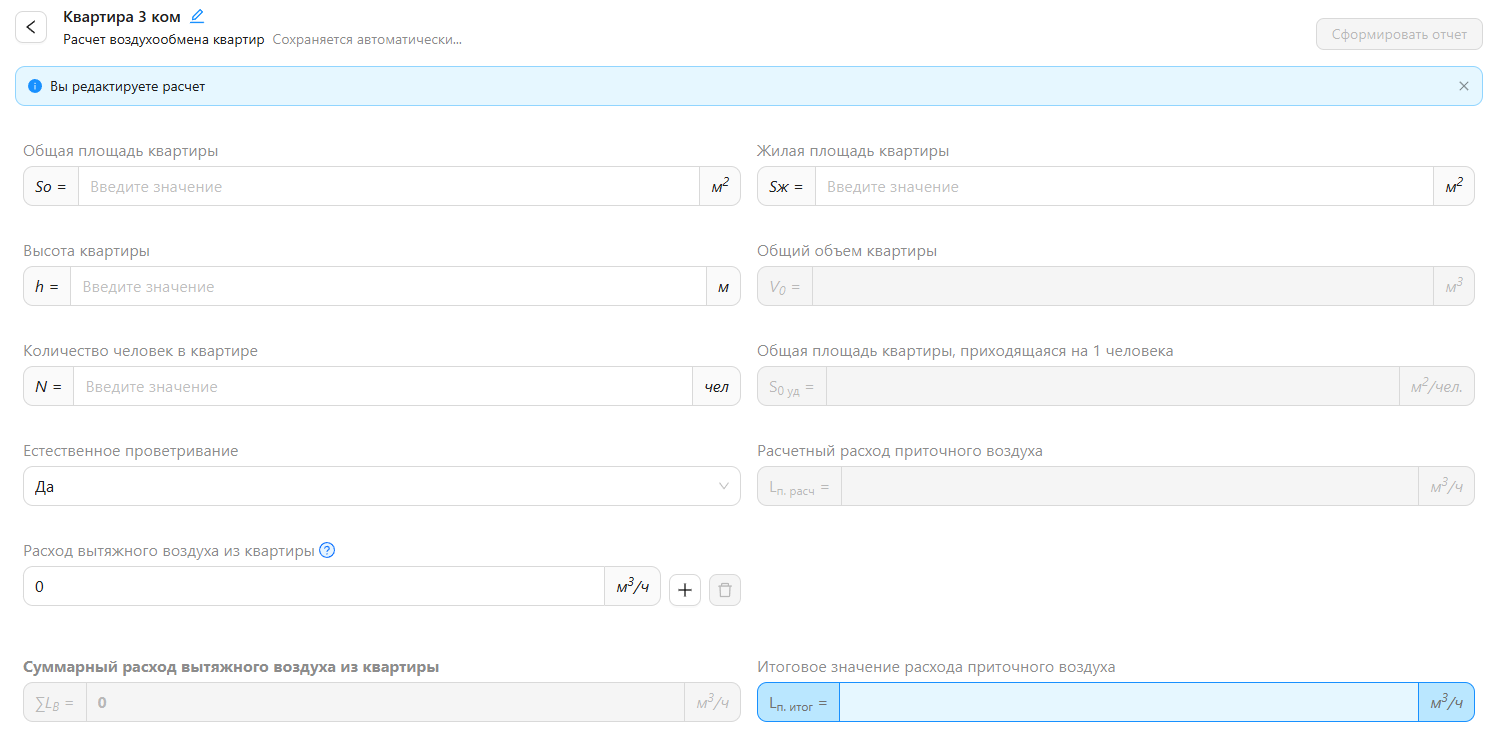

Экран расчета с вводом параметров квартиры, нормативных расходов вытяжки и отображением итогового расхода приточного воздуха.
Рабочий порядок#
Заполните параметры квартиры#
Общая и жилая площадь, высота помещений, количество проживающих, наличие естественного проветривания.
Добавьте строки вытяжного воздуха#
Нормативные расходы для кухни, санузлов, ванных и других вспомогательных помещений.
Проверьте расчетный приток по СП 60#
Программа выберет ветку по общей площади на человека и наличию проветривания; проверьте ее условия по таблице В.1.
Проверьте суммарную вытяжку по СП 54#
Сумма нормативных расходов из всех вспомогательных помещений.
Определите итоговый расход#
\(L_{\text{а.итог}}\) принимается как наибольшее из расчетного притока и суммарной вытяжки.
Сформируйте отчет#
После проверки исходных данных и результатов нажмите кнопку «Сформировать отчет», а затем переходите к проверке качества воздуха.
Практический пример#
Трехкомнатная квартира, 4 жителя#
Общая площадь 78,2 м², жилая площадь 56,0 м², высота 2,7 м, естественное проветривание есть. Расход вытяжки: кухня с электроплитой — 60 м³/ч, совмещенный санузел — 50 м³/ч, туалет — 25 м³/ч.
Условие задачи#
Задача. Определить минимально необходимый расход приточного воздуха для трехкомнатной квартиры с естественным проветриванием. Общая площадь 78,2 м², жилая площадь 56,0 м², 4 проживающих.
В примере приняты:
- Объект: Трехкомнатная квартира. \(S_{\text{o}} = 78{,}2\) м², \(S_{\text{ж}} = 56{,}0\) м², \(h = 2{,}7\) м.
- Проживающих: 4 чел. Естественное проветривание — да.
- Вытяжка: кухня — 60 м³/ч, совмещенный санузел — 50 м³/ч, туалет — 25 м³/ч.
Что задается в интерфейсе#
| № | Поле | Значение | Размерность | Комментарий |
|---|---|---|---|---|
| 1 | Общая площадь квартиры \(S_{\text{o}}\) | 78,2 | м² | По плану квартиры |
| 2 | Жилая площадь квартиры \(S_{\text{ж}}\) | 56,0 | м² | Сумма жилых комнат |
| 3 | Высота квартиры \(h\) | 2,7 | м | От пола до потолка |
| 4 | Количество проживающих \(N\) | 4 | чел. | По проектному заселению |
| 5 | Естественное проветривание | Да | — | По условию задачи |
| 6 | Вытяжка: кухня с электроплитой | 60 | м³/ч | По СП 54 |
| 7 | Вытяжка: совмещенный санузел | 50 | м³/ч | По СП 54 |
| 8 | Вытяжка: туалет | 25 | м³/ч | По СП 54 |
Результаты расчета#
| Параметр | Значение | Размерность |
|---|---|---|
| \(S_{\text{o.уд}}\) | 19,55 | м²/чел. |
| \(L_{\text{пл}} = 3 \cdot S_{\text{ж}}\) | 168 | м³/ч |
| \(L_{\text{п.расч}}\) | 168 | м³/ч |
| \(\Sigma L_{\text{в}}\) | 135 | м³/ч |
| \(L_{\text{а.итог}}\) | 168 | м³/ч |
Результат. Расчетный приток по СП 60 (168 м³/ч) превышает суммарную вытяжку по СП 54 (135 м³/ч). Итоговый расход принимается по наиболее жесткому критерию — 168 м³/ч.
Распределение притока и проверка качества воздуха#
Пример распределения 168 м³/ч: комната №1, 10,8 м², 1 человек — 30 м³/ч; комната №2, 22,6 м², 1 человек — 35 м³/ч; комната №3, 22,6 м², 2 человека — 103 м³/ч. Это распределение проверяют по условиям каждой комнаты. Для воспроизводимой проверки CO₂ дополнительно задают объем, выделение CO₂ человеком и продолжительность пребывания; класс определяют по превышению над наружным фоном, как описано в расчете качества воздуха.
Ограничение по архитектуре. Снижение притока в комнату №3 со 103 до 35 м³/ч требует повторной проверки качества воздуха и распределения общего расхода. Число приточных устройств выбирают по их характеристикам и доступному перепаду давления; одно название класса CO₂ не определяет количество клапанов.
Расчетные зависимости (справочно)#
Ветви притока в программе#
| Зависимость | Что определяет |
|---|---|
| \(L_{\text{а.пр}} = 3 S_{\text{ж}}\) | При проветривании и \(S_o/N \leq 20\) м²/чел. Граничное равенство — условие реализации. |
| \(L_{\text{а.пр}} = \max(30 N,\;0{,}35 V_o)\) | При проветривании и \(S_o/N > 20\) м²/чел. |
| \(L_{\text{а.пр}} = 45 N\) | Без проветривания и \(S_o/N > 20\) м²/чел. |
| \(L_{\text{а.пр}} = 0\) | Текущее поведение без проветривания при \(S_o/N \leq 20\), а не нормативный критерий; см. предупреждение выше. |
Основание: СП 60.13330.2020, приложение В, таблица В.1. В примере \(78{,}2/4 = 19{,}55\) м²/чел., поэтому используется \(3 \times 56 = 168\) м³/ч, а не максимум двух одновременно действующих критериев.
Вытяжка по СП 54.13330.2022#
| Зависимость | Что определяет |
|---|---|
| \(L_{\text{вт}} = \Sigma L_{\text{вт},i}\) | Суммарный расход вытяжного воздуха (м³/ч). Сумма нормативных расходов из кухни, санузлов, ванных и других вспомогательных помещений. |
Итоговый расход#
| Зависимость | Что определяет |
|---|---|
| \(L_{\text{а.итог}} = \max(L_{\text{а.пр}}, L_{\text{вт}})\) | Минимальный воздухообмен квартиры (м³/ч). Наибольшее из расчетного притока и суммарной вытяжки. |
Дополнительные материалы#
Расчет воздухообмена квартир
Статья с алгоритмом расчета, примером для трехкомнатной квартиры и проверкой качества воздуха.
Часть 1: Расчет воздухообмена
Видеоразбор притока по СП 60 и вытяжки по СП 54.
Часть 2: Проверка качества воздуха
Видеоразбор распределения воздуха и проверки CO₂.
Коротко о модуле расчёта минимального воздухообмена
Литература#
[1] ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях».
Таблица 3 — классы качества воздуха по содержанию CO₂.
[2] СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».
Таблица В.1; при проектировании учитывают действующие изменения.
[3] СП 54.13330.2022 «Здания жилые многоквартирные».
Нормативные расходы вытяжного воздуха из вспомогательных помещений.
[4] ГОСТ Р 70824-2023 «Инженерные сети зданий и сооружений внутренние. Устройство систем вентиляции многоквартирных жилых зданий».
Правила и контроль выполнения работ.
[5] СТО НОСТРОЙ 2.15.180-2015 «Инженерные сети зданий и сооружений внутренние. Устройство систем вентиляции многоквартирных жилых зданий».
Правила, контроль выполнения, требования к результатам работ.
[6] Иваненко М. В. СО₂ и качество воздуха в квартирах МКД.
АВОК. — 2023. — № 8.
