Расчет расхода огнезащиты воздуховодов

Расчет расхода огнезащиты воздуховодов определяет расчетную потребность в матах для прямоугольного воздуховода с учетом толщины покрытия, нахлестов и стыков. Результат — площадь материала и коэффициенты относительно площади воздуховода и покрытия без нахлестов. Это геометрический расчет при заданных условиях монтажа, а не определение огнестойкости конструкции.

Назначение расчета#

Расчет определяет площадь покрытия с учетом нахлестов и стыков. По ней оценивают потребность в материале для принятой раскладки; фактический монтажный расход и закупку уточняют с учетом раскроя, упаковки и условий выполнения работ.

Требуемые пределы огнестойкости воздуховодов устанавливают по применимым требованиям СП 7.13130.2013. Толщину и конструктивное исполнение конкретной системы огнезащиты принимают по ее технической документации с учетом подтвержденных характеристик. Модуль использует уже заданную толщину и не подбирает ее по пределу огнестойкости.

Кому полезен расчет:

• Проектировщикам — для закладки в проект расхода, максимально приближенного к монтажному.
• Монтажным организациям — для предварительной оценки потребности материала по принятой схеме монтажа.
• Службе технического заказчика и другим участникам строительства — для проверки количества материала.

Исходные данные#

• Сечение прямоугольного воздуховода — стороны \(A\) и \(B\), мм, по проекту системы вентиляции.
• Длина участка \(H\) — м; в таблице ниже 3 м, в сквозном примере 50 м.
• Длина секции воздуховода \(L_v\) — по проекту; в примерах 1250 или 500 мм.
• Высота фланца (шины) — мм; для воспроизведения примеров ниже задано 30 мм.
• Толщина мата огнезащитного покрытия — по проекту; в примерах на этой странице — 5, 13 и 50 мм.
• Ширина мата — по данным выбранного материала; в примерах 1200 мм.
• Величина нахлеста — по технологическому регламенту на монтаж; в примерах — 100 мм.
• Разрыв покрытия при пересечении перекрытия — по регламенту; в примерах разрыва нет (высота этажа 3 м).
• Нахлест на пересекаемую конструкцию — по регламенту; в примерах 0 мм. Если разрыв или нахлест отсутствуют, в соответствующие поля вводят 0.

Величина нахлеста, необходимость разрыва покрытия при пересечении ограждающих конструкций и другие условия монтажа принимаются по технологическому регламенту на монтаж принятого огнезащитного покрытия.

Расход материала на огнезащиту креплений в расчете не учитывается. Проверяйте положительность геометрических размеров и допустимость разрыва относительно длины участка: текущий алгоритм может вывести числовой результат и для физически некорректных данных.

Порядок расчета#

Расчет строит развертку огнезащитного покрытия по секциям воздуховода и учитывает технологические требования монтажа.

По развертке определяются две площади:

• Площадь покрытия без нахлестов \(S_{\text{огн.п}}\) — внешняя поверхность воздуховода с покрытием за вычетом заданного разрыва. Для участка длиной 3 м сечением 1000×500 мм без разрыва она составляет 9,12 м² при толщине мата 5 мм, 9,312 м² при 13 мм и 10,2 м² при 50 мм. В таблице эта величина названа проектной площадью покрытия.
• Расчетная площадь покрытия \(S_{\text{огн.расч}}\) — площадь материала по принятой раскладке с учетом нахлестов, фланцевых соединений и разрывов.

Коэффициент расхода \(K_2\) — отношение расчетной площади покрытия к площади поверхности воздуховода. Отдельное поле \(K_1\) показывает отношение той же расчетной площади к площади покрытия без нахлестов. Эти коэффициенты имеют разные базы сравнения.

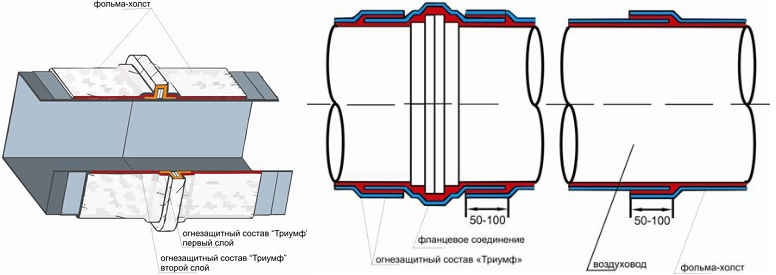

Нахлест увеличивает площадь материала по сравнению с закрываемой им поверхностью. Ниже показан только этот геометрический принцип; монтажный узел принимают по документации выбранной системы.

Практический пример#

Сквозной пример: участок сети 200×100 мм#

Задача. Определить количество огнезащитного материала для участка вентиляционной сети сечением 200×100 мм и длиной 50 м. Толщина мата огнезащитного покрытия — 50 мм.

Площадь поверхности воздуховода: периметр сечения 0,6 м, длина 50 м — итого 30 м².

Расчет только по поверхности воздуховода дал бы 30 м². Внешняя поверхность с учетом толщины покрытия, но без нахлестов, составляет 50 м². Обе величины отличаются от потребности по раскладке; результат BIM-спецификации зависит от принятой модели и правил подсчета.

В расчетном примере участок собран из секций длиной 1250 мм, высота фланца 30 мм, ширина мата 1200 мм, нахлест на воздуховоде 100 мм. Разрыв покрытия и нахлест на пересекаемую конструкцию равны нулю. Эти значения заданы для примера; перед применением их проверяют по документации выбранного покрытия. Коэффициент \(K_2\), округленный до сотых, — 2,32.

Результат. Расчетная площадь материала — 69,650 м² без огнезащиты креплений. Умножение округленного коэффициента 2,32 на 30 м² дает приближение 69,6 м²; для определения потребности используйте поле расчетной площади.

Сводная таблица#

Коэффициент расхода зависит от сечения воздуховода, толщины мата и количества стыков. В таблице ниже расчет выполнен для участка длиной 3 м: высота фланца 30 мм, ширина мата 1200 мм, нахлест на воздуховоде 100 мм. Разрыв покрытия и нахлест на пересекаемую конструкцию равны нулю.

* Площадь внешней поверхности воздуховода с огнезащитным покрытием.

** \(100\,(S_{\text{огн.расч}}-S_{\text{огн.п}})/S_{\text{огн.расч}}\). Для В1: \(100\,(4{,}045-3)/4{,}045\approx25{,}8\) %. Это доля недостающего материала в расчетной потребности. Надбавка к площади без нахлестов имеет другую базу: \(100\,(4{,}045/3-1)\approx34{,}8\) %. Процент в таблице вычислен для пояснения; отдельного поля дефицита в модуле нет.

Работа с результатом#

• Коэффициент расхода — во сколько раз расчетная площадь покрытия больше площади поверхности воздуховода. Для варианта В1: 4,045 / 1,8 ≈ 2,25.
• Расчетная площадь покрытия — потребность материала по принятой раскладке. Это основной результат для дальнейшего определения количества материала.
• Дефицит материала, % — доля разницы между расчетной площадью и площадью без нахлестов в расчетной потребности; формула приведена под таблицей.
• Закупка материала: исходите из расчетной площади (69,650 м² для участка 50 м), затем учитывайте упаковку, раскрой и условия монтажа. Умножение округленного \(K_2\) на площадь воздуховода дает только приближение.

Ограничения и оговорки#

• Огнезащита креплений не учтена. Расход материала на огнезащиту креплений в расчете не учитывается.
• Приоритет регламента монтажа. Величину нахлеста, разрывы покрытия и технологию стыков принимают по технологическому регламенту на монтаж конкретного производителя — его данные имеют приоритет.
• Геометрический расчет не подтверждает огнестойкость. Совпадение площади или коэффициента не доказывает применимость покрытия, его толщины и монтажных узлов к проекту.

Нормативная база#
