Этот расчет нужен после того, как уже получен суммарный расход удаляемых продуктов горения для системы вытяжной противодымной вентиляции. На этом шаге переходят от общего расхода к количеству дымоприемных устройств, расстояниям между ними и расходу через одно устройство.

Граница с расчетами расхода дыма. Если суммарный массовый расход Gsm и средняя температура дымового слоя Tsm еще не определены, сначала нужно пройти расчет удаления продуктов горения из горящего или из смежного помещения.

Что рассчитывается#

• Основной результат - количество дымоприемных устройств, минимальное расстояние между ними, массовый и объемный расход через одно устройство.
• Две ветки определения количества - расчетная ветка по максимальному расходу через одно устройство и нормативная по площади помещения или длине коридора. Итогом принимают максимум из двух значений.
• Где применяется - расчет используют как для помещений, так и для коридоров. Для помещений нормативная ветка опирается на площадь, для коридоров - на нормативную длину участка, приходящуюся на одно устройство.

Проверка d >= 2D. Если расстояние от нижней границы дымового слоя до нижней точки устройства меньше 2D, программа выводит предупреждение. Нужно изменить сечение устройства или его положение.

Исходные данные#

Геометрия устройства#

• Длина (диаметр) устройства, мм: по проектному решению. Для круглого устройства здесь задают диаметр.
• Ширина устройства, мм: для круглого сечения задают 0.
• Коэффициент местоположения y: 1 - горизонтальное размещение, когда ось устройства удалена от стены на 2D и более. 0,5 - остальные случаи.
• Расстояние d, м: от нижней границы дымового слоя до нижней точки устройства.

Параметры дыма#

• Средняя температура дымового слоя, К: из предыдущего расчета расхода дыма.
• Температура воздуха до пожара, °C: по условиям проекта.
• Массовый расход дыма, кг/с: из предыдущего расчета расхода дыма.

Нормативная проверка#

• Площадь помещения / длина коридора: по архитектурным чертежам.
• Нормативная площадь / длина на одно устройство: по п. 7.9 ыСП 7.13130.2013.

Как выглядит расчет#

Экран расчета объединяет параметры дымоприемного устройства, проверку расположения по y и d, расчет количества устройств и нормативную сверку для помещения или коридора.

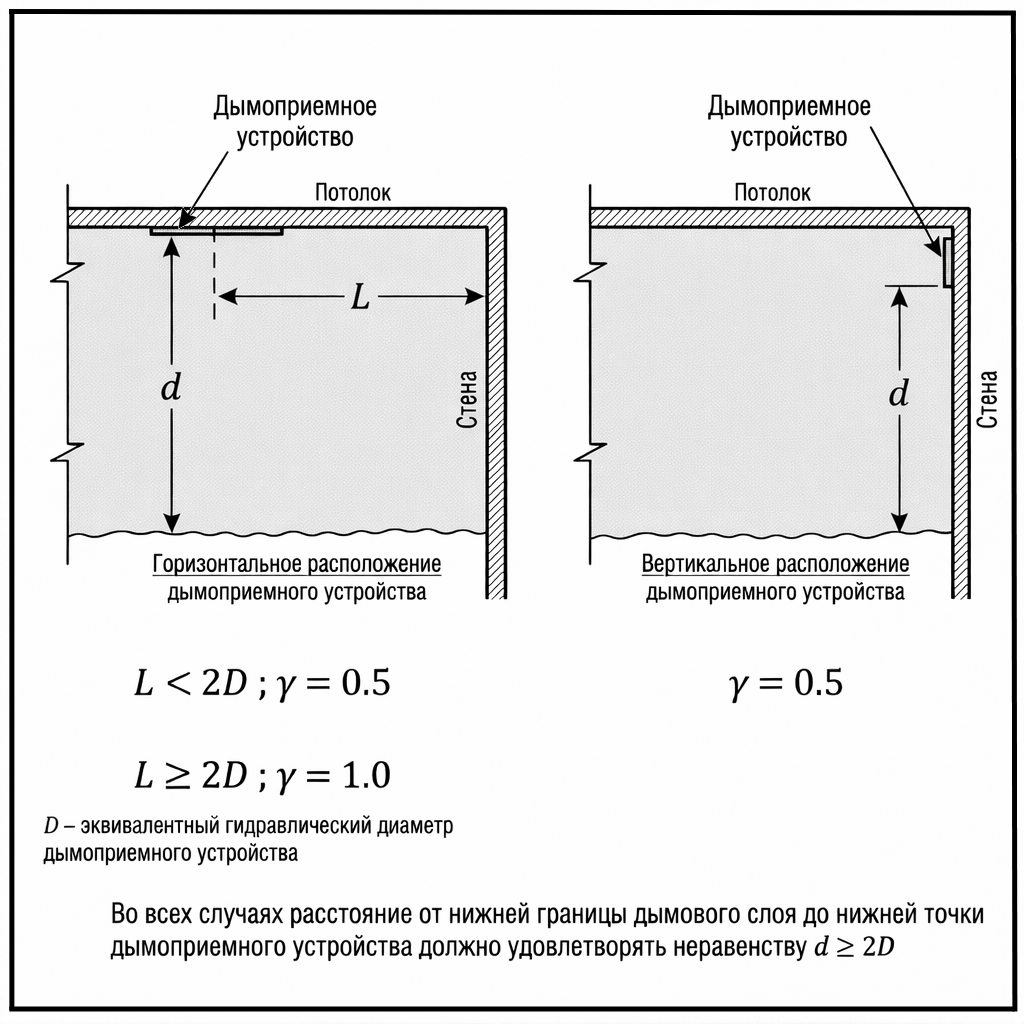

Схема для выбора y и d#

Схема из интерфейса расчета: по ней выбирают коэффициент местоположения устройства и задают расстояние до нижней границы дымового слоя.

Значение y = 1 принимают для горизонтального размещения устройства, когда его ось удалена от стены или перегородки не менее чем на 2D. Во всех остальных случаях, включая вертикальное размещение, в продукте выбирают y = 0,5.

Здесь же задается расстояние d. Если оно меньше чем 2D, интерфейс сразу сообщает, что условие не выполнено и геометрию нужно пересмотреть.

Как задаются помещение и коридор. Интерфейс не делит этот расчет на два разных режима. Разделение возникает в нормативной паре полей: Sp и Spnor. Для помещения сюда вводят площадь помещения и нормативную площадь на одно устройство. Для коридора - длину коридора и нормативную длину на одно устройство.

То есть расчетная часть остается той же самой, а различие между помещением и коридором появляется только в нормативной проверке по СП 7.13130.2013.

Рабочий порядок#

Практические примеры#

Пример 1. Горизонтальное прямоугольное устройство#

Помещение 2500 м², расход дыма 10 кг/с, прямоугольное устройство в потолке с проверкой и корректировкой сечения.

Условие задачи#

Задача. Определить количество дымоприемных устройств и минимальное расстояние между ними для помещения площадью 2500 м² при массовом расходе удаляемых продуктов горения 10 кг/с.

В примере приняты:

• Сечение дымоприемного устройства: 800 × 800 мм.
• Размещение: горизонтальное, при удалении оси устройства от стены или перегородки не менее чем на 2D.
• Расстояние от нижней границы дымового слоя до нижней точки устройства: 1,5 м.
• Средняя температура дымового слоя: 473 K.
• Средняя температура воздуха до начала пожара: 20 °C.
• Массовый расход удаляемых продуктов горения: 10 кг/с.
• Площадь помещения: 2500 м².
• Нормативная площадь на одно устройство: 1000 м².

Что задается в интерфейсе#

На первом проходе заполняются следующие поля:

Почему пример пересчитывается. При сечении 800 × 800 мм интерфейс показывает предупреждение: d >= 2D не выполнено. В старом примере это исправляют уменьшением ширины до 700 мм. После этого предупреждение исчезает, и расчет можно продолжать.

После корректировки сечения и заполнения остальных полей:

Результаты расчета#

Ключевые результаты примера:

Пример 2. Вертикальное устройство круглого сечения#

Помещение 2500 м², расход дыма 10 кг/с, круглое устройство на стене при вертикальном размещении.

Условие задачи#

Задача. Определить количество дымоприемных устройств и минимальное расстояние между ними для помещения площадью 2500 м² при массовом расходе удаляемых продуктов горения 10 кг/с.

В примере приняты:

• Сечение дымоприемного устройства: диаметр 250 мм.
• Размещение: вертикальное.
• Расстояние от нижней границы дымового слоя до нижней точки устройства: 0,6 м.
• Средняя температура дымового слоя: 473 K.
• Средняя температура воздуха до начала пожара: 20 °C.
• Массовый расход удаляемых продуктов горения: 10 кг/с.
• Площадь помещения: 2500 м².
• Нормативная площадь на одно устройство: 1000 м².

Как в интерфейсе задают круглое устройство. Для круглого сечения диаметр вводят в поле длины или диаметра, а в поле ширины задают 0. Именно так ветка устроена в продукте и именно так этот пример оформлен в старом руководстве.

Что задается в интерфейсе#

В примере заполняются следующие поля:

Результаты расчета#

Ключевые результаты примера:

Дополнительные материалы#
