Таблица воздухообмена - инструмент для формирования таблицы воздухообмена по помещениям здания. На входе используются экспликация помещений и нормативные требования к воздухообмену. На выходе получается таблица с расходами приточного и вытяжного воздуха, обозначениями вентиляционных систем и проверенным воздушным балансом. Результат можно экспортировать в Excel или передать в BIM-модель Renga.

Модуль нужен не для расчета одного помещения, а для сборки всей таблицы по объекту: от ввода или импорта помещений до назначения систем, учета местных отсосов и проверки баланса по видимым строкам.

Когда нужен модуль#

• Составление таблицы воздухообмена - нужно определить расходы приточного и вытяжного воздуха по помещениям объекта, свести их в одну таблицу и проверить баланс по этажам и корпусам.
• Назначение вентиляционных систем - нужно распределить помещения по приточным и вытяжным системам (П1, В1 и т. д.), получить суммарные расходы по каждой системе и подготовить данные для аэродинамического расчета.
• Учет местных отсосов - в помещениях есть технологическое оборудование с местными отсосами, и его расходы нужно включить в общий баланс отдельными строками с собственными обозначениями систем.
• Подготовка проектной документации - нужно сформировать отчет по воздухообмену в Excel для раздела ОВ проекта или передать данные в BIM-модель Renga.

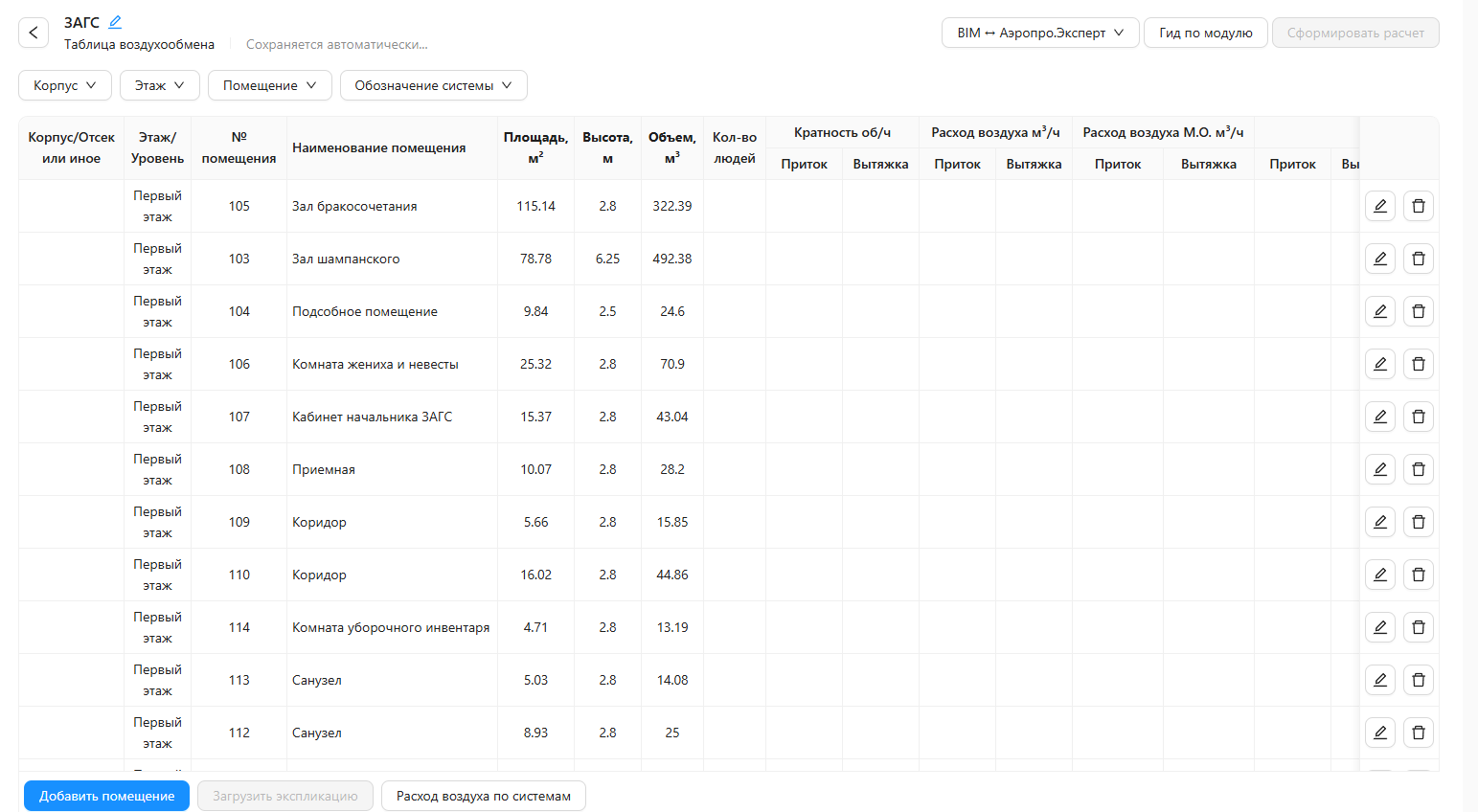

Что на этом экране#

Основной экран объединяет таблицу помещений, фильтры по корпусу, этажу, помещению и обозначению системы, кнопки импорта и экспорта, а также переход к сводке расходов по системам.

• Таблица помещений - по одной строке на каждое помещение объекта.
• Геометрия помещения - площадь и высота вводятся вручную, объем рассчитывается автоматически.
• Расходы и кратность - задаются одним из пяти методов расчета, а при необходимости программа вычисляет обратную кратность.
• Системы и баланс - для каждого помещения назначаются обозначения притока и вытяжки, а итоговые суммы пересчитываются по видимым строкам таблицы.
• Местные отсосы - при их включении появляются дочерние строки и дополнительные столбцы расходов М.О..

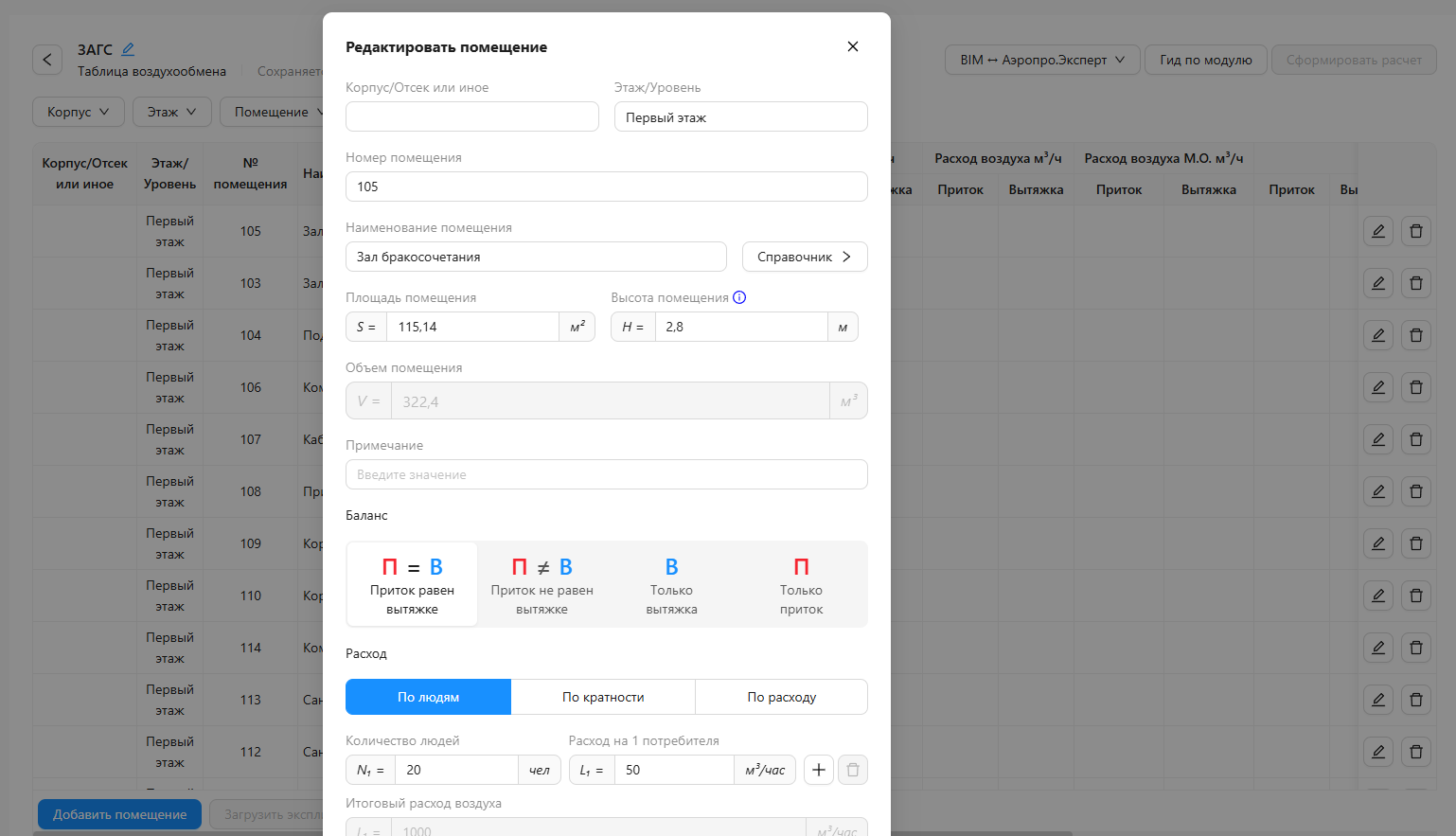

Карточка помещения#

Карточка помещения открывается по двойному клику на строке или по кнопке редактирования. В ней задают геометрию, режим баланса, метод расчета расхода, исходные данные для выбранного метода, обозначения систем и параметры местных отсосов.

Столбцы местных отсосов. Столбцы Расход воздуха М.О. и обозначения систем М.О. появляются в таблице только после включения хотя бы одного местного отсоса в любом помещении. До этого таблица показывает сокращенный набор столбцов.

Рабочий порядок#

Экспликация из Excel загружается однократно. Если в таблице уже есть хотя бы одно помещение, кнопка загрузки экспликации недоступна. Дальнейшие правки вносятся вручную через карточки помещений.

Источники данных#

Ввод вручную#

• Карточка помещения - заполняют корпус или отсек, этаж, номер помещения, наименование, площадь и высоту.
• Геометрия - объем помещения программа рассчитывает автоматически как S × H.
• Исходные данные для расхода - в зависимости от метода задают количество людей, кратность, готовый расход, количество потребителей или связь с другими помещениями.

Импорт из Excel#

• Шаблон Excel - скачивается из модального окна загрузки экспликации.
• Обязательные столбцы - № помещения и Наименование помещения.
• Рекомендуемые столбцы - Корпус/Отсек, Этаж, Площадь, Высота.
• Столбцы начиная с Объем и правее - оставляют пустыми, их заполняет программа.

Импорт и экспорт через BIM Renga#

Если проект ведется в Renga с установленным BIM-плагином Аэропро.Эксперт, экспликацию помещений можно загружать из BIM-модели и передавать итоговые данные обратно в плагин.

• Импорт из плагина - загружает помещения с геометрическими данными в таблицу воздухообмена.
• Экспорт в плагин - передает итоговые данные таблицы воздухообмена обратно в BIM-модель.

Работа с помещениями#

Добавление и редактирование#

• Добавить помещение - кнопка в нижней части таблицы.
• Редактировать помещение - двойной клик по строке таблицы или кнопка редактирования.
• Сохранение - после сохранения помещение появляется или обновляется в основной таблице.

Справочник воздухообмена#

В карточке помещения рядом с полем Наименование доступна кнопка Справочник. Она открывает встроенный Справочник воздухообмена - нормативную базу с требованиями к воздухообмену по типам помещений.

• Поиск типа помещения - по названию или через фильтр по документу.
• Что показывает справочник - нормативные расходы притока и вытяжки, температуру и ссылку на пункт нормативного документа.
• Зачем нужен - помогает выбрать метод расчета и заполнить параметры помещения без перехода в исходный нормативный документ.

Режимы баланса#

Однотипные помещения#

Если несколько помещений имеют одинаковые параметры воздухообмена, можно настроить одно эталонное помещение и перенести его параметры на выбранные помещения-приемники.

• Что копируется - режим баланса, метод расчета, кратности, количество людей, потребители, таблица М.О. и обозначения систем П и В.
• Что не копируется буквально - итоговые расходы пересчитываются с учетом объема каждого помещения-приемника.
• Что важно - после копирования связь с эталонным помещением не сохраняется; каждое помещение дальше редактируется независимо.

Пересчет расходов при копировании. Если расход определяют не прямым вводом, а по кратности, людям или потребителям, программа вычисляет его заново для каждого помещения-приемника. Поэтому при разной площади или высоте итоговые расходы будут разными.

Методы расчета расхода#

Метод расчета выбирают отдельно для притока и вытяжки при режиме П ≠ В или один раз на оба направления при режиме П = В.

Обратная кратность. Если расход рассчитан методом, отличным от По кратности, программа автоматически вычисляет обратную кратность воздухообмена n = L / V и показывает ее в столбце кратности с пометкой (расч.).

Местные отсосы#

Если в помещении есть оборудование с местными отсосами, в карточке помещения включают переключатель В помещении имеются местные отсосы (М.О.).

Что задается в таблице М.О.#

Как это работает#

1. Включите переключатель М.О. в карточке помещения.
2. Для каждой единицы оборудования задайте количество, расход на единицу и обозначение системы.
3. Итоговый расход по строке программа рассчитает автоматически.
4. После сохранения строки М.О. будут сгруппированы по комбинациям систем и попадут в основную таблицу как дочерние строки.

Дочерние строки в основной таблице. Строки М.О. наследуют номер и наименование помещения, но содержат только расходы и обозначения систем местных отсосов. Напрямую их не редактируют - изменения вносят через карточку родительского помещения.

Назначение систем и проверка баланса#

Назначение систем#

Обозначение вентиляционной системы (П1, В1, ВМ1 и т. д.) назначают двумя способами:

• Через карточку помещения - обозначения приточной и вытяжной системы вводят в соответствующих полях карточки. Для М.О. обозначения задают в таблице местных отсосов.
• Через модальное окно Расход воздуха по системам - создают систему, выбирают ее тип и отмечают помещения без назначенной системы.

Фильтры и баланс#

Над таблицей доступны фильтры по четырем критериям: корпус, этаж, помещение и обозначение системы. Фильтры можно комбинировать между собой.

Итоги считаются по видимым строкам. Суммы притока и вытяжки внизу таблицы пересчитываются после каждого изменения фильтра и отражают баланс только для строк, которые сейчас отображаются. Если баланс не сходится, сначала проверьте, не скрыта ли часть строк фильтрами.

Экспорт результатов#

Экспорт таблицы воздухообмена#

Кнопка Сформировать расчет формирует отчет в файле Excel (.xlsx), пригодный для включения в раздел ОВ проекта.

Экспорт расходов по системам#

В модальном окне Расход воздуха по системам можно скачать отдельный файл Excel (.xlsx) со сводной таблицей расходов по системам.

Интеграция с BIM Renga#

Через выпадающее меню BIM <> Аэропро.Эксперт доступны два сценария:

• Воздухообмен: Импорт из плагина - загрузка экспликации помещений из BIM-модели.
• Воздухообмен: Экспорт в плагин - передача итоговых данных из таблицы воздухообмена обратно в модель Renga.

Практический пример#

Офисный этаж из 6 помещений#

Пример покрывает все пять методов расчета расхода, все четыре режима баланса и учет местных отсосов.

Условие задачи#

Задача. Сформировать таблицу воздухообмена для офисного этажа из 6 помещений, назначить вентиляционные системы, учесть местные отсосы и получить сводные расходы по системам.

В примере приняты:

• Помещения: офис открытого типа, серверная, санузел, коридор, кухня-столовая, переговорная.
• Методы расчета: по людям, по кратности, по расходу, по потребителю и по ссылке.
• Режимы баланса: П = В, П ≠ В, В, П.
• Местные отсосы: для кухни-столовой добавлены 2 вытяжных зонта по 300 м³/ч каждый, система ВМ1.

Что задается в интерфейсе#

Результаты#

Итог по помещению 105. Для кухни-столовой основной расход вытяжки составляет 500 м³/ч, а местные отсосы добавляют еще 600 м³/ч отдельной дочерней строкой таблицы.

Частые ошибки#

Дополнительные материалы#

Что делать дальше#

• Аэродинамический расчет - использовать суммарные расходы по системам как входные данные для расчета воздуховодных сетей.
• Подобрать оборудование - перейти к подбору приточных и вытяжных установок, вентиляторов, фильтров и нагревателей.
