Пересчет по ГОСТ Р 53300-2009

Пересчет по ГОСТ Р 53300-2009 применяют для систем вытяжной противодымной вентиляции, когда основной аэродинамический расчет уже выполнен на расчетную температуру дыма, а приемосдаточные и периодические испытания проводят при нормальных условиях. Пересчет определяет рабочую точку вентилятора и расходы на дымоприемном устройстве для условий испытаний.

Смена температур при испытаниях меняет параметры сети, поэтому рабочая точка вентилятора смещается относительно основного расчета. Пересчет выполняется на основе уже готовой аэродинамической схемы и не заменяет основной расчет.

Предварительное условие. Пересчет выполняется после основного аэродинамического расчета. Программа создает независимую копию текущего расчета, оригинал остается нетронутым.

Что рассчитывается#

На входе - готовый аэродинамический расчет системы ДВ, температура наружного воздуха и температура внутри здания при испытаниях, характеристика вентилятора.
Внутри расчета - программа заменяет температуры на условия испытаний, обнуляет теплопотери и запас, пересчитывает параметры сети и определяет новую рабочую точку вентилятора.
На выходе - расходы на дымоприемном устройстве в условиях испытаний и рабочая точка вентилятора с данными для подбора.

Исходные данные#

Базовый расчет#

Основа для пересчета: готовый аэродинамический расчет системы вытяжной ПДВ, из которого создается копия для условий испытаний.
Копия расчета: создается автоматически при запуске пересчета по ГОСТ. Исходный аэродинамический расчет остается без изменений.

Температуры при испытаниях#

Температура снаружи при испытаниях, °C: фактическая температура наружного воздуха на момент испытаний.
Температура внутри при испытаниях, °C: фактическая температура внутри здания на момент испытаний.

Характеристика вентилятора#

Ручной ввод: характеристику задают 3-5 точками (L, Pst) из каталога производителя вентилятора.
Оцифровка графика: кнопка Оцифровка графика открывает модуль для снятия точек со скриншота каталожного графика вентилятора.
Загрузка изображения: скриншот можно передать через Ctrl+V, перетаскивание или выбор файла.
Тип давления: для графика Pst точки экспортируются без пересчета, для графика Pv программа запрашивает топологию, форму сечения и габариты, затем переводит точки в Pst.
Калибровка и экспорт: модуль калибрует оси по 3 кликам, формирует 5 рабочих точек по 5 кликам на кривой и автоматически передает их в таблицу пересчета, сортируя по расходу L.

Важно. Сам пересчет по ГОСТ принимает характеристику вентилятора как статическое давление Pst. Если исходный график задан по полному давлению Pv, модуль оцифровки сначала пересчитывает его в Pst, а затем подставляет точки в таблицу.

Как выглядит расчет#

Основной экран содержит температуры при испытаниях, блок характеристик вентилятора, кнопку Оцифровка графика, результаты пересчета и кнопку Выполнить пересчет.

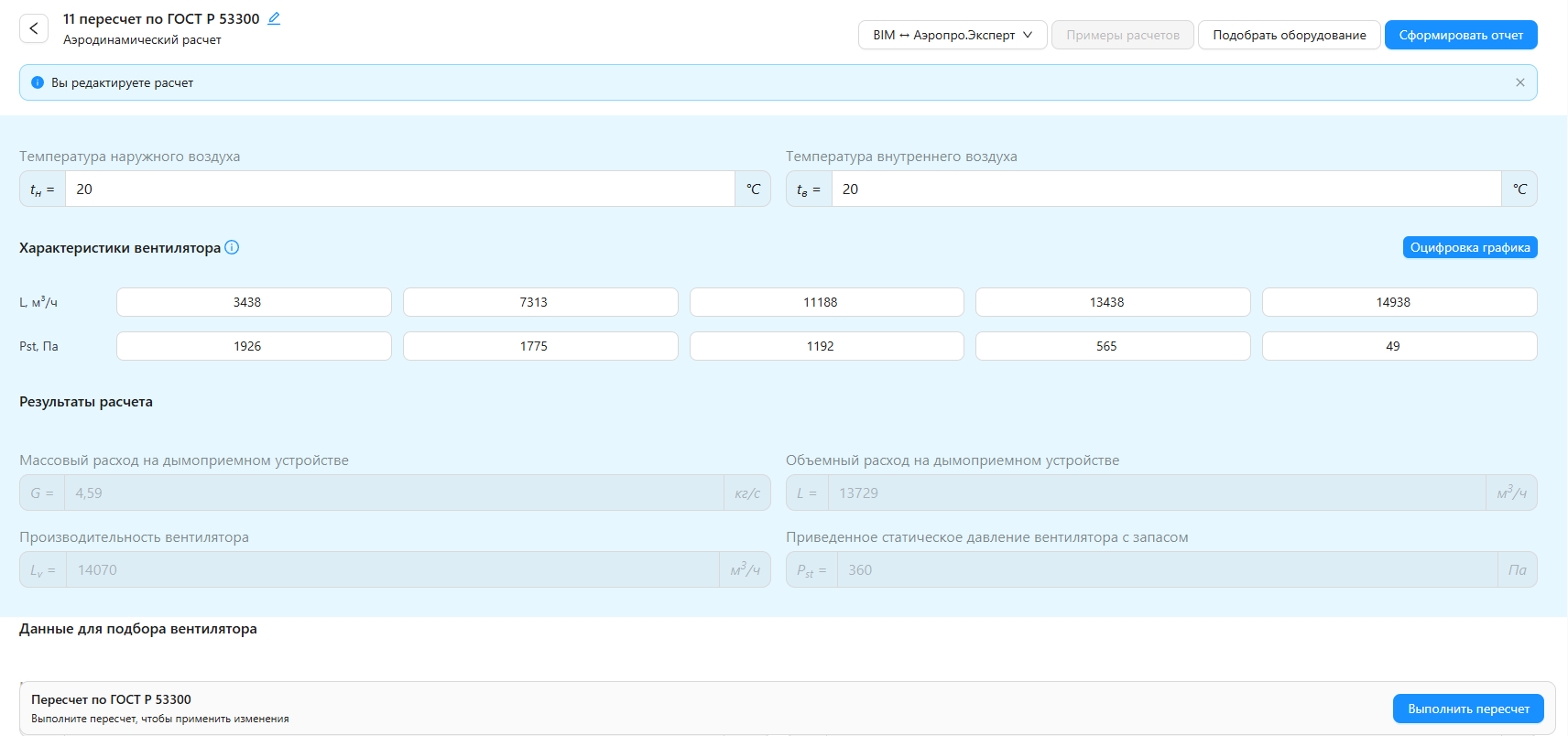

Скриншот программы «Пересчет по ГОСТ Р 53300-2009»

Модуль оцифровки графика#

Модуль открывается поверх страницы пересчета. В нем настраивают тип давления, при необходимости задают геометрию для расчета Pd, затем калибруют оси и снимают точки с графика вентилятора.

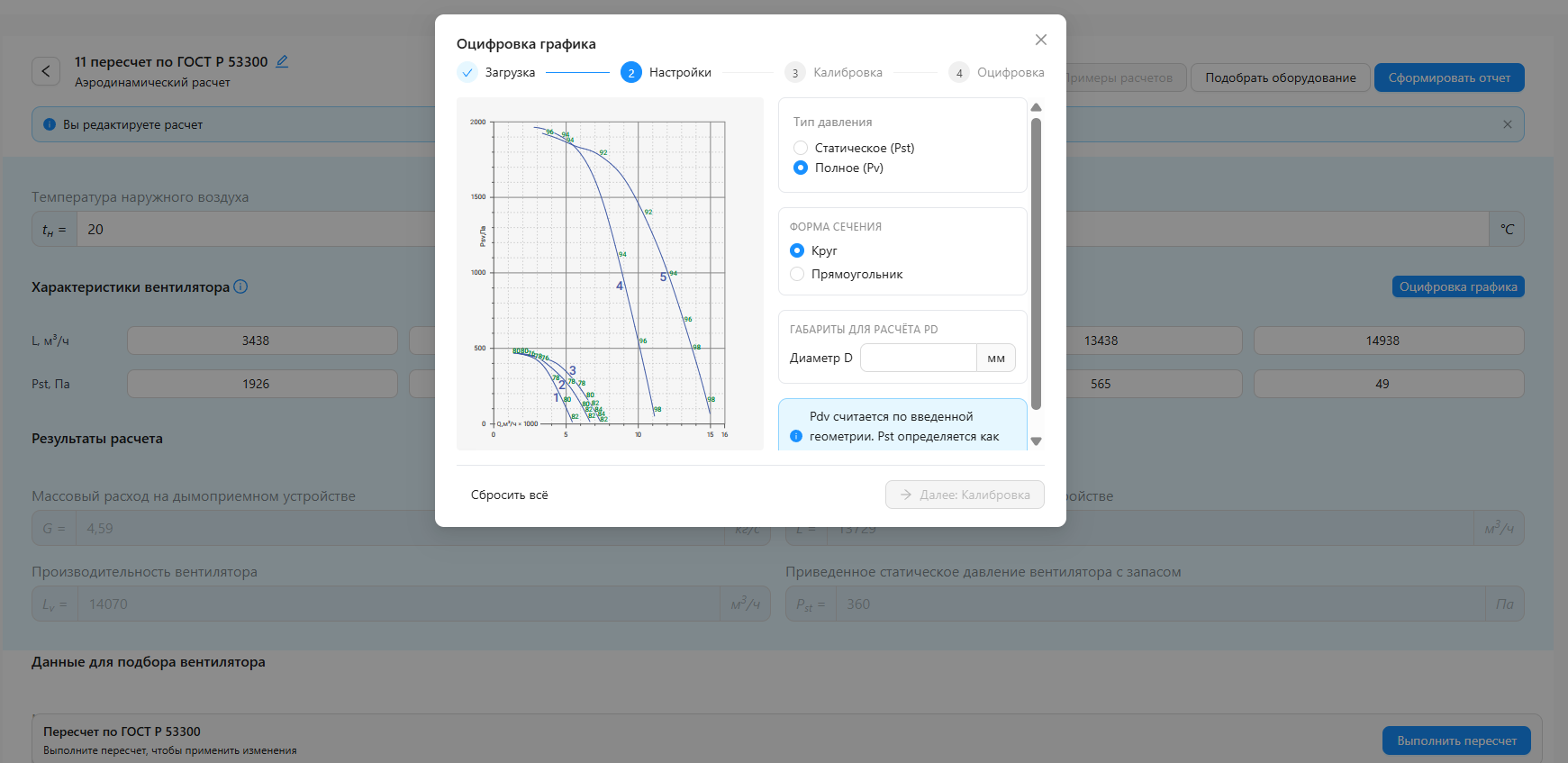

Скриншот модуля «Оцифровка графика» в программе «Пересчет по ГОСТ Р 53300-2009»

Температуры при испытаниях и характеристика вентилятора задаются пользователем. Расходы на дымоприемном устройстве, производительность вентилятора и приведенное статическое давление с запасом программа определяет автоматически.

Рабочий порядок#

Выполните основной аэродинамический расчет#
Пересчет по ГОСТ выполняют только после того, как для системы вытяжной ПДВ уже получен основной аэродинамический расчет.
Создайте копию расчета#
Нажмите кнопку пересчета по ГОСТ. Программа создаст независимую копию расчета для условий испытаний.
Введите температуры при испытаниях#
Укажите фактическую температуру наружного воздуха и температуру внутри здания на момент испытаний.
Задайте характеристику вентилятора#
Если точки известны, введите вручную 3-5 значений (L, Pst). Если характеристика задана графиком, откройте модуль Оцифровка графика, загрузите скриншот, выберите тип давления, выполните калибровку осей и снимите 5 точек с кривой.
Выполните пересчет#
Нажмите Выполнить пересчет. Программа определит новую рабочую точку вентилятора и расходы на дымоприемном устройстве в условиях испытаний.

Что делает модуль оцифровки графика#

Этап	Что происходит
Загрузка	Скриншот графика загружают через `Ctrl+V`, перетаскивание или выбор файла.
Настройки	Выбирают `Pst` или `Pv`. Для `Pv` дополнительно задают топологию, форму сечения и размеры.
Калибровка	По `3` кликам отмечают начало координат, максимум по `L` и максимум по `P`.
Оцифровка	По кривой снимают `5` точек. После пятой точки добавление блокируется, но точку можно удалить и поставить заново.
Экспорт	В таблицу пересчета возвращается массив из `5` точек `[[L, Pst], ...]`, отсортированный по `L`.

Расчетные зависимости (справочно)#

Характеристика вентилятора#

Зависимость	Что определяет
\(P = a \cdot L^2 + b \cdot L + c\)	Аппроксимация характеристики вентилятора квадратичной функцией по введенным точкам.

Пересчет заменяет температуры в исходном расчете на температуры при испытаниях, обнуляет теплопотери и запас, пересчитывает сеть и находит рабочую точку вентилятора как пересечение характеристики сети и характеристики вентилятора.

Оцифровка графика#

Зависимость	Что определяет
\(F = \frac{\pi \cdot D^2}{4}\) или \(F = A \cdot B\)	Площадь сечения для круглого или прямоугольного канала.
\(v = \frac{L}{3600 \cdot F}\)	Скорость потока при расходе `L`, `м³/ч`.
\(P_{д} = \frac{1.2 \cdot v^2}{2}\)	Динамическое давление при `ρ = 1,2 кг/м³`.
\(P_{\text{ст}} = P_v - P_{д}\)	Пересчет полного давления `Pv` в статическое давление `Pst` перед экспортом точек.

При режиме Pst модуль оцифровки передает точки без дополнительного пересчета. На выходе в таблицу пересчета всегда попадает статическое давление Pst.
