Аэродинамический расчет
Аэродинамический расчет применяют, когда нужно определить потери давления в сети воздуховодов общеобменной и противодымной вентиляции и получить данные для подбора вентилятора. Расчет учитывает утечки и подсосы по классу герметичности, изменение температуры и плотности среды, гравитационное давление, избыточное давление в защищаемом помещении и добавочное статическое давление при естественной компенсации.
Расчет выполняется по участкам: от обслуживаемого или защищаемого помещения к вентилятору. Результат зависит от геометрии сети, разбивки на участки, учета утечек и подсосов и знака гравитационного давления.
Что рассчитывается#
- На входе - расход воздуха в
кг/силим³/ч, температура, геометрия участков, абсолютная шероховатость, сумма КМС, потери давления по данным производителя при20 °C, параметры клапанов, класс герметичности воздуховодов, учет утечек и подсосов, теплопотери. - Внутри расчета - потери давления по длине и в местных сопротивлениях, пересчет заданных производителем потерь по фактической плотности воздуха, влияние температуры и плотности среды, гравитационное давление, избыточное давление в защищаемом помещении и добавочное статическое давление при естественной компенсации.
- На выходе - данные для подбора вентилятора: массовый и объемный расход, температура, плотность, статическое давление с учетом гравитации, приведенное давление при
1,205 кг/м³и приведенное давление с запасом.
Исходные данные#
Общие параметры#
- Единицы расхода: переключатель
кг/силим³/ч. Влияет на вид таблицы участков. - Избыточное давление Pизб, Па: для систем приточной ПДВ. Взаимоисключающий переключатель с добавочным статическим давлением.
- Добавочное статическое давление: для систем с естественной компенсацией. Рассчитывается в отдельной таблице.
- Запас
k, %: коэффициент запаса на приведенное давление вентилятора.
Гравитационное давление#
Для каждого вертикального участка с другой температурой добавьте строку кнопкой +. Программа суммирует гравитационное давление по всем строкам.
- Температура 1, °C: температура среды внутри воздуховода. Для ДВ это температура дыма, для ДП - температура внутри здания.
- Температура 2, °C: температура наружного воздуха или окружающей среды.
- Высота воздушного столба hgrav, м: со знаком
-, если гравитация помогает вентилятору, и со знаком+, если мешает. - Гравитационное давление, Па: рассчитывается автоматически по каждой строке.
Добавочное статическое давление (при естественной компенсации)#
Включите добавочное статическое давление, чтобы открыть таблицу участков канала естественной компенсации. Одновременно задать избыточное давление Pизб нельзя. Расход, температуру, размеры, шероховатость, длину и КМС вводят вручную; итоговое давление рассчитывается программой.
| Столбец | Описание |
|---|---|
| G0 / L0 | Расход воздуха через канал компенсации в кг/с или м³/ч. |
| t0, °C | Температура воздуха в канале. |
| a0, b0, мм | Сечение канала: диаметр или ширина × высота. |
| Kэ, мм | Абсолютная шероховатость стенок канала. |
l, м | Длина участка канала. |
ξ | Сумма КМС на участке канала. |
| ΣP0, Па | Итоговое добавочное статическое давление. Рассчитывается автоматически. |
Фрагмент таблицы канала естественной компенсации:
| G0, кг/с | t0, °C | a0, мм | b0, мм | Kэ, мм | l, м | ξ |
|---|---|---|---|---|---|---|
| 3,86 | -32 | 500 | 400 | 0,1 | 6 | 1,5 |
Таблица участков (18 столбцов ввода)#
- Что задается в таблице: расход, температура, абсолютная шероховатость, сечение, длина участка, сумма КМС, потери давления по данным производителя при
20 °C, дополнительный расход, учет утечек и подсосов, параметры клапана, класс герметичности, теплопотери, температура подсасываемого воздуха. - Что рассчитывается автоматически: расход и температура для последующих участков, пересчитанные по фактической плотности воздуха потери
ΔP20, а также итоговые параметры для подбора вентилятора.
| № | Столбец | Описание |
|---|---|---|
| 1 | № уч. | Порядковый номер участка. |
| 2 | Gн.у. или Lн.у. | Массовый или объемный расход на начало участка. Для участков после первого рассчитывается автоматически. |
| 3 | tн.у., °C | Температура среды на начало участка. Для участков после первого рассчитывается автоматически. |
| 4 | Kэ, мм | Абсолютная шероховатость стенок. 0 - для клапана, 0,1 - листовая сталь, 4 - кирпич, 10 - штукатурка. |
| 5 | A, мм | Диаметр круглого сечения или ширина прямоугольного. |
| 6 | B, мм | Высота прямоугольного сечения. Для круглого - 0. |
| 7 | l, м | Длина участка. Для участка-клапана - 0. |
| 8 | Σξ | Сумма коэффициентов местного сопротивления на участке. Рядом с полем в интерфейсе есть ссылка на онлайн-калькулятор КМС КГАСУ. |
| 9 | ΔP20, Па | Потери давления на оборудовании или элементе по данным производителя при температуре воздуха 20 °C. Вводятся вручную; по умолчанию принимаются равными 0 Па. |
| 10 | Gдоп или Lдоп | Дополнительный расход от ответвления, если он есть. |
| 11 | Учет утечек и подсосов | Режим Учитывать или Не учитывать. Не учитывают на напорных участках ДВ и разреженных участках ДП. |
| 12 | Aкл, мм | Ширина или диаметр закрытого клапана для расчета утечек. |
| 13 | Bкл, мм | Высота закрытого клапана. Для круглого - 0. |
| 14 | Sд20, м³/кг | Удельная характеристика сопротивления дымогазопроницанию клапана. |
| 15 | Класс герметичности | Класс герметичности воздуховодов A, B, C или D по СП 60.13330. |
| 16 | Fфас, м² | Площадь поверхности фасонных изделий для расчета утечек. |
| 17 | ql, кВт/м | Удельные теплопотери на единицу длины участка. |
| 18 | tподс/утеч, °C | Температура подсасываемого или утекающего воздуха. |
Потери по данным производителя. Поле
ΔP20, Паожидает потери при опорной плотности 1,205 кг/м³ (20 °C). Программа умножает введенное значение на отношение расчетной плотности к 1,205. Если каталог использует другую плотность, сначала приведите характеристику к опорным условиям этого поля. Одни и те же потери не вводят одновременно какΔP20и как КМС.
Импорт данных из BIM-модели. Если система спроектирована в Renga с установленным BIM-плагином Аэропро.Эксперт, таблицу участков можно заполнить автоматически. Программа импортирует сечения, длины, расходы и КМС фасонных изделий из BIM-модели.
Как изменить порядок участков#
Завершите ввод данных и рисование схемы. В таблице нажмите стрелку вверх или вниз у нужной строки: участок переместится на одну позицию. Можно также выбрать участок и задать его место в поле «Порядок в расчете» карточки.
Проверьте порядок от наиболее удаленного участка расчетного пути к вентилятору. При перестановке параметры и связи остаются у своих участков, а линии на схеме не перемещаются. Если изменился первый участок, начальный расход и температура передаются новому первому участку. Дождитесь обновления расчета и проверьте результаты.
Запас давления, порог подсветки скорости и шероховатость задают для каждой системы. Значения 10 % и 20 м/с в примерах не обязательны для всех систем. Проверьте скорость, шум и потери, даже если скорость не подсвечена.

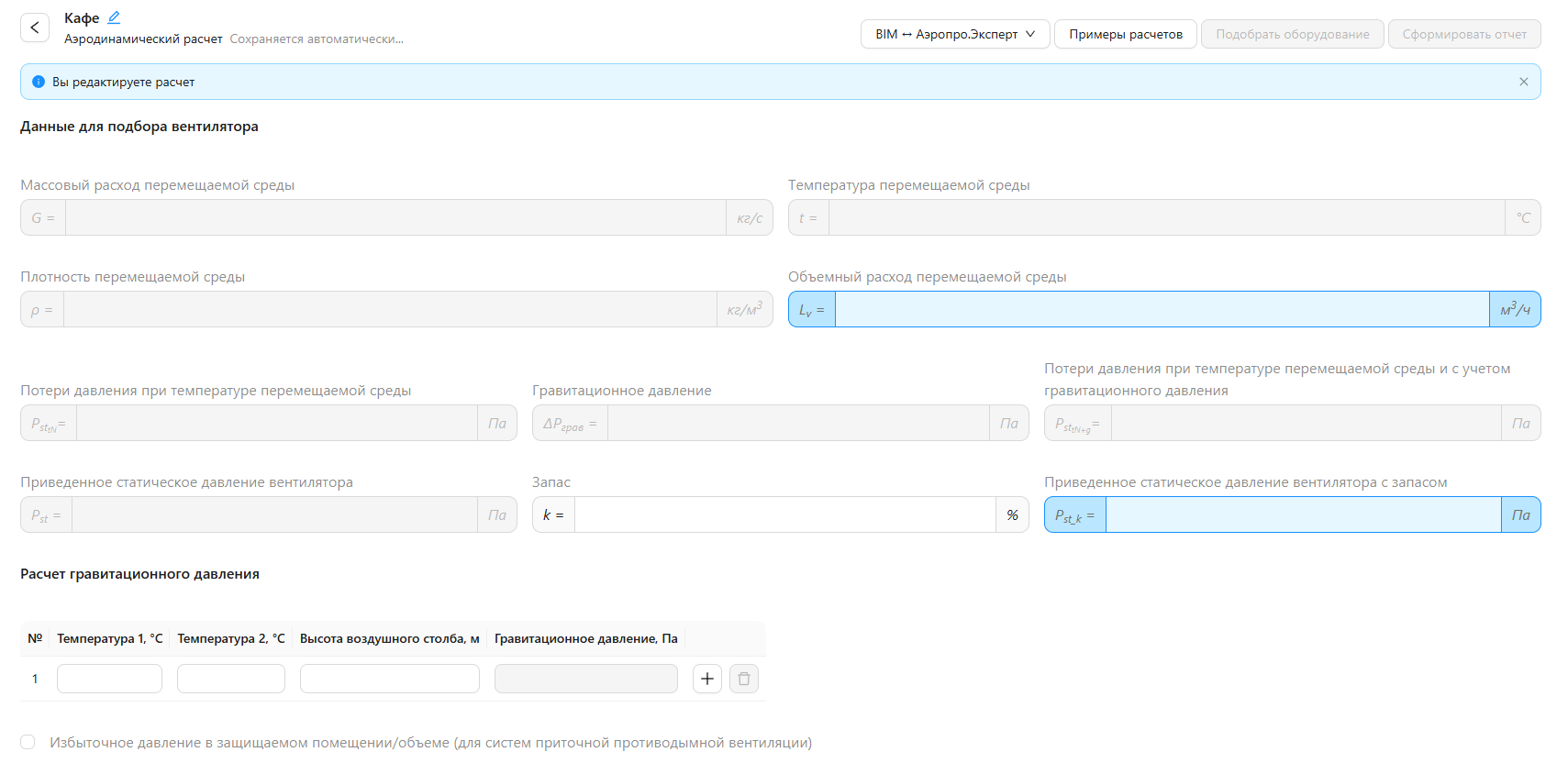

Как выглядит расчет#
Экран расчета объединяет блок настройки параметров, итоговый блок «Данные для подбора вентилятора», таблицу гравитационного давления, схему и таблицу расчетных участков.
Рабочий порядок#
Расчет выполняется в пять шагов: от разбивки сети на участки до получения приведенного давления для подбора вентилятора.
Важно. Перед расчетом сеть необходимо разбить на участки. Расчет начинается со стороны обслуживаемого или защищаемого помещения.
Разбейте сеть на участки#
Новый участок нужен при изменении сечения, появлении ответвления, открытого или закрытого клапана и при переходе между разреженным и напорным режимом.
Настройте параметры расчета#
Выберите единицы расхода, при необходимости включите избыточное или добавочное статическое давление и укажите запас
k.Заполните таблицу участков#
Для каждого участка задайте сечение, длину, абсолютную шероховатость, сумму КМС, режим учета утечек и параметры клапанов, если они участвуют в расчете. Если производитель указывает готовые потери давления, внесите их в столбец
ΔP20, Па.Задайте гравитационное давление#
Для каждого вертикального участка укажите температуры среды и наружного воздуха, высоту воздушного столба и правильный знак.
Проверьте данные для подбора вентилятора#
По итоговому расходу, температуре, плотности и приведенному статическому давлению выберите рабочую точку вентилятора.
Правила разбивки сети на участки#
- Выделяйте новый участок при изменении сечения сети.
- Выделяйте новый участок при появлении ответвления.
- Выделяйте открытый противопожарный клапан в отдельный участок. КМС клапана относят к его живому сечению.
- Выделяйте новый участок при появлении закрытого ППК, через который идет подсос или утечка воздуха.
- Выделяйте новый участок при смене режима: разреженный или напорный.
Утечки и подсосы. Их не учитывают на напорных участках систем вытяжной ПДВ и на участках под разрежением систем приточной ПДВ.

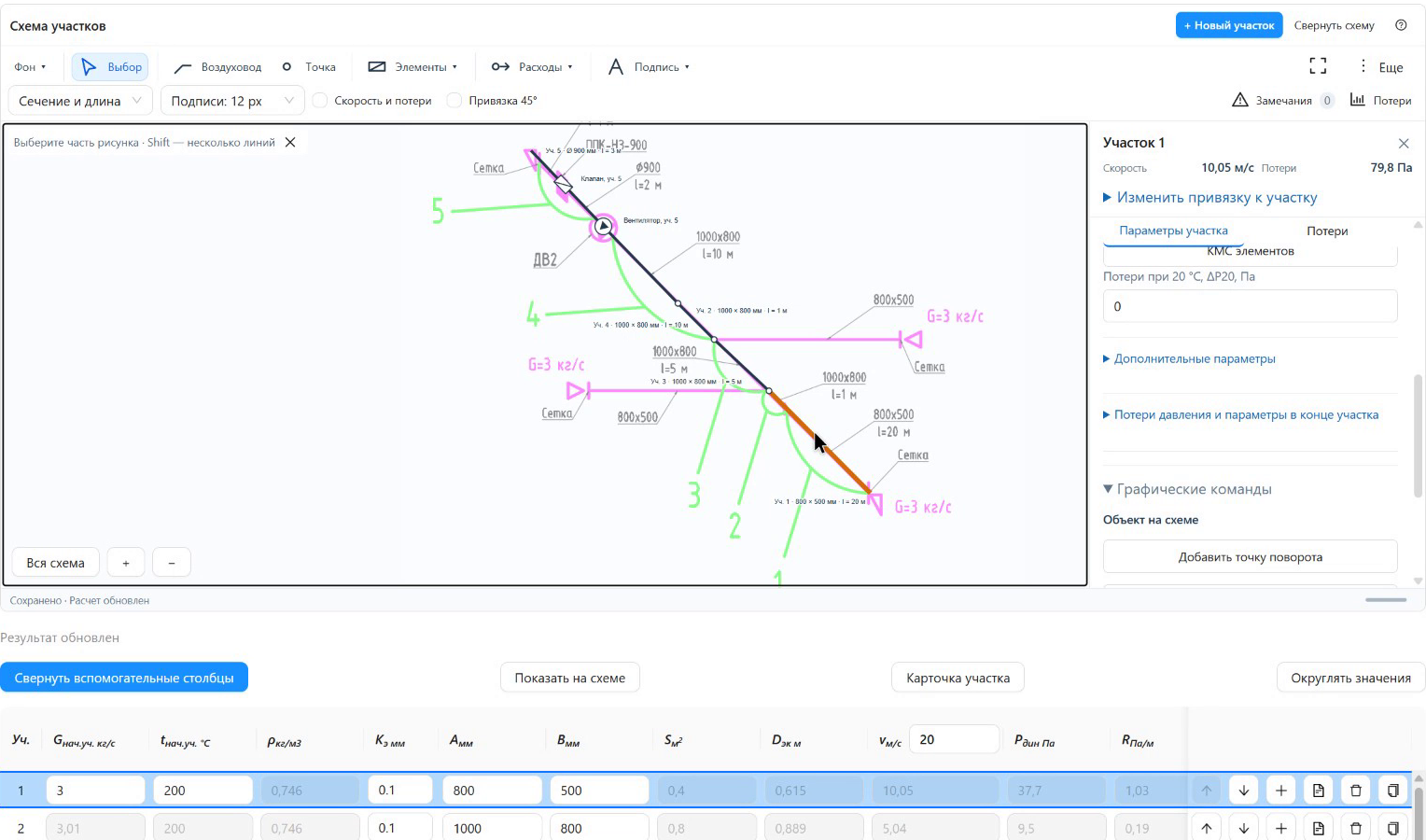

Схема участков#
В блоке «Схема участков» можно вручную построить рисунок сети и связать его с расчетными участками. Одна строка таблицы может соответствовать нескольким линиям на схеме. Рисунок помогает проверить расположение участков и их параметры, но не задает масштаб и не определяет расчетную длину: ее, как и остальные исходные данные, вводят в карточке или таблице.
Создать участок или связать с существующим#
- Откройте аэродинамический расчет и нажмите «Раскрыть схему». Чтобы создать участок вместе с линией, нажмите «+ Новый участок».
- Щелчками укажите начало, повороты и конец линии. Нажмите
Enterили «Создать участок». Для отмены незавершенного построения нажмитеEsc. - В открывшейся карточке задайте сечение, шероховатость, расчетную длину и сумму КМС. Для первого участка укажите начальный расход и температуру. Введенное число примените клавишей
Enterили переходом в другое поле. - Для строки, которая уже есть в таблице, выберите «Воздуховод», нарисуйте линию и завершите ее клавишей
Enterили кнопкой «Завершить». Выберите линию и укажите существующую строку в поле «Отнести к участку». Новая строка при этом не создается.
Инструмент «Точка» разделяет линию на отдельно выбираемые части, но не создает расчетный участок. Чтобы связать часть с другой строкой или создать новую, выберите эту часть и укажите участок в карточке. Для уже связанной линии сначала раскройте «Изменить привязку к участку». При разделении и перепривязке длина, КМС и расходы автоматически не распределяются: проверьте данные обоих участков.
Подложка, элементы и подписи#
- Через меню «Фон» загрузите изображение PNG или JPEG либо вставьте скриншот сочетанием
Ctrl+V, когда фокус находится в редакторе. Расположите изображение, измените его размер и нажмите «Готово». Поверх подложки линии и связи создаются вручную; само изображение не создает строк расчета. - Через «Элементы» разместите, например, тройник, переход, клапан или вентилятор. В меню «Расходы» доступны обозначения расхода на ответвление, подсоса и утечки. Выберите обозначение, проверьте его назначение и расчетный участок, затем задайте необходимые параметры в карточке.
- Для подписей участка выберите над схемой сечение и длину, начальный расход или номер участка. Флажок «Скорость и потери» показывает соответствующие результаты. Кнопка «Потери» открывает список участков, а «Замечания» помогает перейти к полям, требующим внимания.
- Выберите линию на схеме, чтобы открыть карточку и строку участка. Чтобы найти участок на рисунке, выберите его строку в таблице и нажмите «Показать на схеме».
КМС и расчетные данные элементов#
В карточке можно задать общую Σξ вручную или открыть «КМС элементов» и использовать сумму отдельных коэффициентов. При ручной Σξ изменение состава элементов не меняет введенную общую сумму. Если программа предлагает «Уже учтен» или «Добавить к сумме», выберите вариант с учетом того, входит ли коэффициент в ранее заданное сопротивление. Пустой КМС означает незаданное значение; ноль вводят, когда сопротивление действительно равно нулю.
Удаление обозначения со схемы само по себе не удаляет КМС из расчета. Аналогично удаление рисунка участка не удаляет данные его строки. Для исключения сопротивления используйте соответствующую команду в составе КМС и проверьте итоговую сумму. При задании подсоса или утечки через закрытый клапан проверьте расчетный участок, режим учета и параметры клапана. Переключение режима на «Не учитывать» сбрасывает параметры клапана и часть данных об утечках и подсосах; при повторном включении их нужно ввести заново.
Сохранение и выгрузка#
Дождитесь статуса сохранения под схемой и проверьте, что результаты расчета обновлены. Если отображается ошибка сохранения, оставьте страницу открытой и следуйте сообщению программы. Схема сохраняется вместе с расчетом после успешного сохранения.
Для отдельного изображения выберите «Еще → Скачать PNG». В PNG входят рисунок и выбранные подписи, но не фоновое изображение. Отчет DOCX содержит расчетные данные; схема автоматически в него не включается. При необходимости добавьте сохраненный PNG в документ отдельно.
Более подробная справка по инструментам, отмене действий и сохранению доступна в редакторе по кнопке «Руководство по схеме» (значок вопроса).
Настройки расчета#
| Параметр | Значение |
|---|---|
| Единицы расхода | кг/с или м³/ч |
| Избыточное давление в защищаемом помещении | Включается для систем приточной ПДВ |
| Добавочное статическое давление | Для систем с естественной компенсацией |
| Запас на давление вентилятора | k = 10 % |
| Порог скорости для подсветки | vmax = 20 м/с |
Фрагмент таблицы участков#
| № | Gн.у. | tн.у. | A | B | l | Σξ | ΔP20, Па | Утечки |
|---|---|---|---|---|---|---|---|---|
| 1 | 3,04 | 250 | 350 | 1000 | 0 | 4,03 | 0 | Нет |
| 2 | Авт. | Авт. | 800 | 500 | 4 | 0,3 | 0 | Да |
| 3 | Авт. | Авт. | 800 | 500 | 3 | 0,3 | 0 | Да |
Полная таблица содержит 18 столбцов ввода и вспомогательные столбцы. Их можно свернуть кнопкой в интерфейсе.
Определение КМС. Рядом со столбцом
Σξв интерфейсе доступна ссылка на онлайн-калькулятор КМС КГАСУ. Калькулятор помогает подобрать КМС для отводов, тройников, переходов и других фасонных изделий сети.
Гравитационное давление#
Для систем с несколькими вертикальными участками строки добавляют через кнопку +, а итоговое гравитационное давление программа суммирует автоматически.
| Параметр | Значение |
|---|---|
| Температура 1, среда в воздуховоде | T1 = 250 °C |
| Температура 2, наружный воздух | T2 = 26 °C |
| Высота воздушного столба | hгр = -9,5 м |
| Гравитационное давление | Pгр = -47 Па |
| Режим | Значения температур и высоты вводятся вручную, гравитационное давление рассчитывается программой |
Данные для подбора вентилятора#
После заполнения таблицы участков программа рассчитывает итоговые параметры в блоке «Данные для подбора вентилятора». По этим данным подбирают вентилятор.
| Параметр | Значение |
|---|---|
| Массовый расход | G = 3,143 кг/с |
| Температура | t = 243 °C |
| Плотность | ρ = 0,684 кг/м³ |
| Объемный расход | Lv = 16 530 м³/ч |
| Потери давления при температуре среды | Pст = 282 Па |
| Гравитационное давление | Pгр = -47 Па |
| Потери с учетом гравитации | Pст.гр = 235 Па |
| Приведенное давление | Ps = 420 Па |
| Запас | k = 10 % |
| Приведенное давление с запасом | Ps,зап = 470 Па |
Примеры расчета#
Три примера доступны в интерфейсе программы как встроенные шаблоны: вытяжная ПДВ 3-этажного здания, приточная ПДВ 3-этажного здания и вытяжная ПДВ 1-этажного здания.

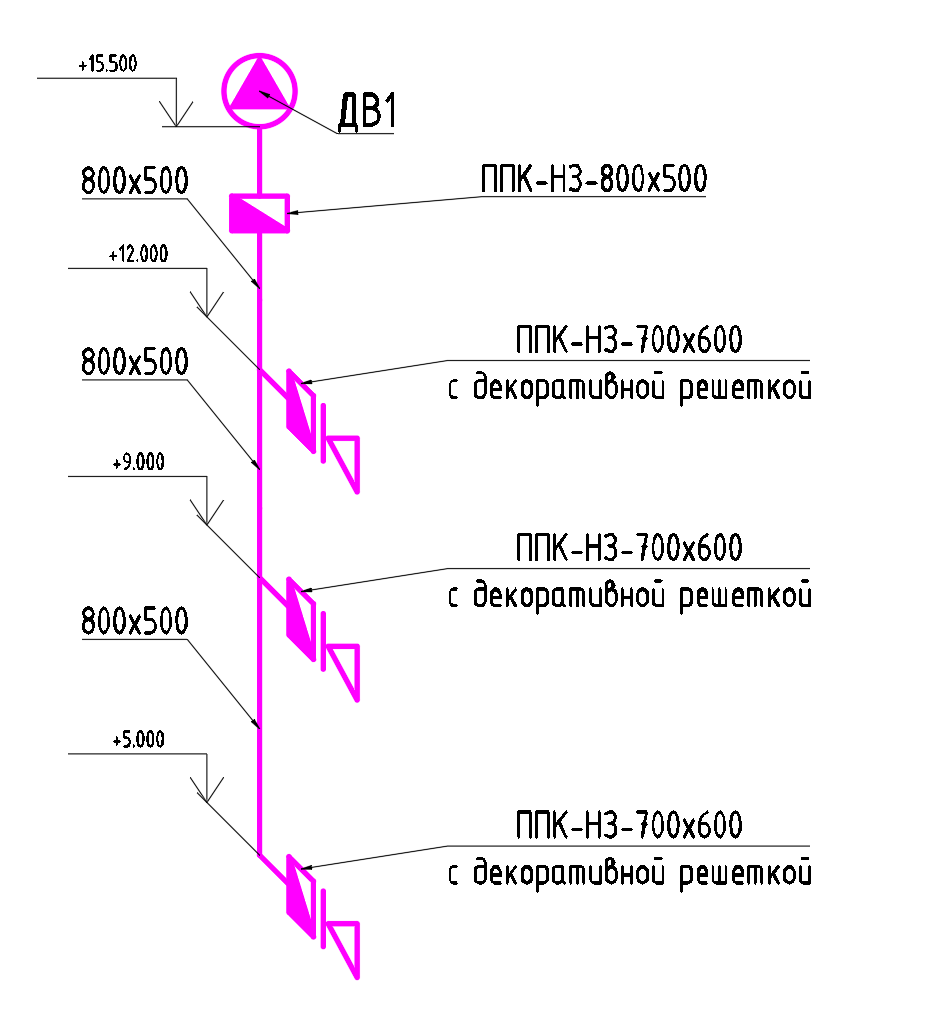

Пример 1. Система ДВ, 3-этажное здание (Екатеринбург)#
Массовый расход 3,04 кг/с, температура дыма 250 °C, 4 участка. Итог - Ps с запасом 470 Па.
Условие задачи#
Задача. Рассчитать аэродинамическую сеть системы вытяжной противодымной вентиляции. Массовый расход удаляемых продуктов горения -
3,04 кг/с, температура -250 °C. Город - Екатеринбург.
В примере приняты:
- Система - вытяжная ПДВ.
- Город - Екатеринбург.
- Массовый расход -
3,04 кг/с. - Температура дыма -
250 °C. - Количество участков -
4.
Что задается в интерфейсе#

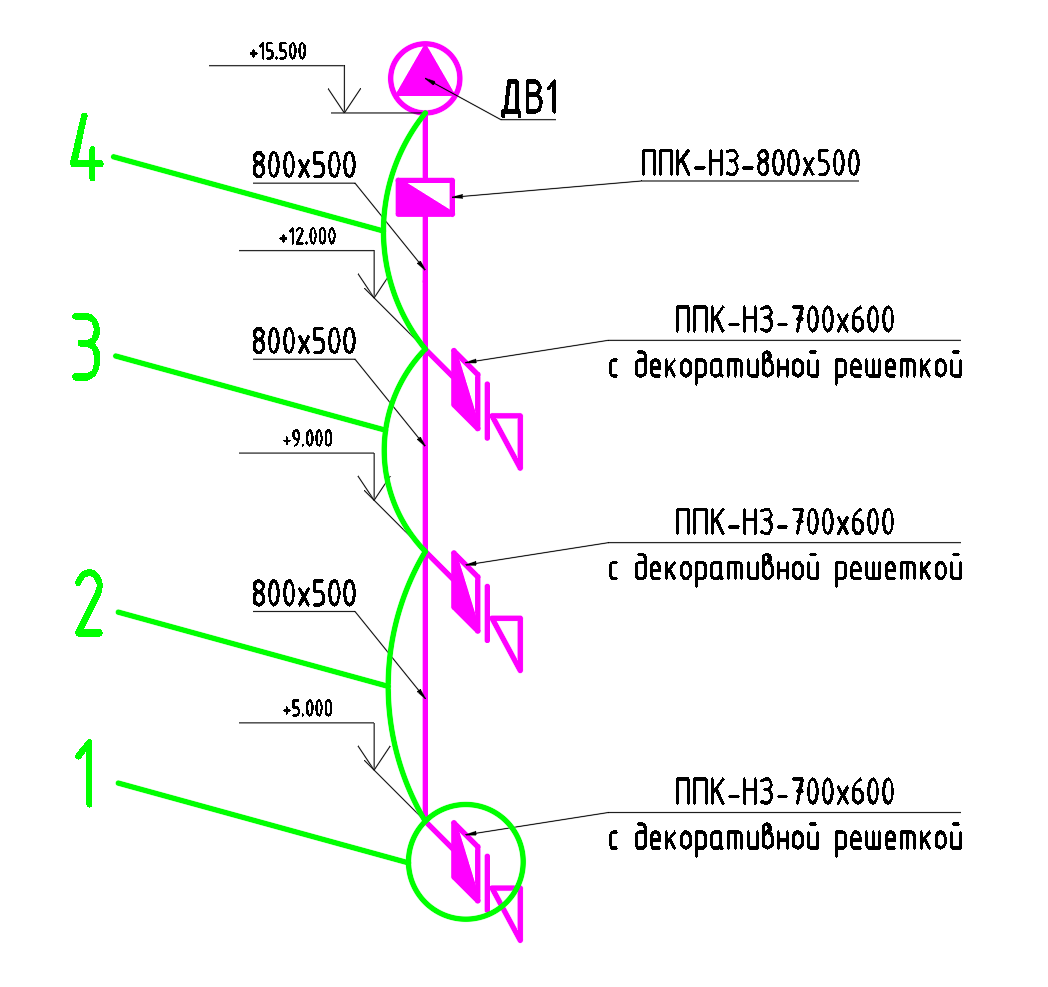

Разбивка на участки
| № | Описание | Комментарий |
|---|---|---|
| 1 | Открытый ППК-НЗ | Живое сечение 0,35 м² (A = 350, B = 1000). КМС клапана 4,03. |
| 2 | От открытого клапана до 1-го закрытого ППК-НЗ | Подсосы через закрытый клапан Sд20 = 14000. КМС тройника 0,3. |
| 3 | От 1-го до 2-го закрытого ППК-НЗ | Аналогично участку 2. |
| 4 | От 2-го закрытого ППК-НЗ до вентилятора | КМС канального клапана 0,41. |
Параметры гравитационного давления
| Поле | Значение | Комментарий |
|---|---|---|
| Температура 1 | 250 °C | Температура дыма |
| Температура 2 | 26 °C | Параметр Б для Екатеринбурга |
| Высота столба | -9,5 м | Знак -: гравитация помогает вентилятору |
| Запас | 10 % | Коэффициент запаса |
Таблица участков (ввод)
| № | Gн.у. | tн.у. | Kэ | A | B | l | Σξ | Утечки | Aкл | Bкл | Sд20 | Класс | tподс |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 3,04 | 250 | 0 | 350 | 1000 | 0 | 4,03 | Нет | 0 | 0 | 0 | B | 20 |
| 2 | Авт. | Авт. | 0,1 | 800 | 500 | 4 | 0,3 | Да | 350 | 1000 | 14000 | B | 20 |
| 3 | Авт. | Авт. | 0,1 | 800 | 500 | 3 | 0,3 | Да | 350 | 1000 | 14000 | B | 20 |
| 4 | Авт. | Авт. | 0,1 | 800 | 500 | 3,5 | 0,41 | Да | 0 | 0 | 0 | B | 20 |
Результаты расчета#
| Параметр | Значение | Размерность |
|---|---|---|
| Массовый расход | 3,143 | кг/с |
| Температура | 243 | °C |
| Объемный расход | 16 530 | м³/ч |
| Потери давления при температуре среды | 282 | Па |
| Потери с учетом гравитации | 235 | Па |
| Приведенное давление Ps | 420 | Па |
Ps с запасом 10 % | 470 | Па |
Результат. Данные для подбора вентилятора: расход
16 530 м³/чи приведенное давление с запасом470 Па.

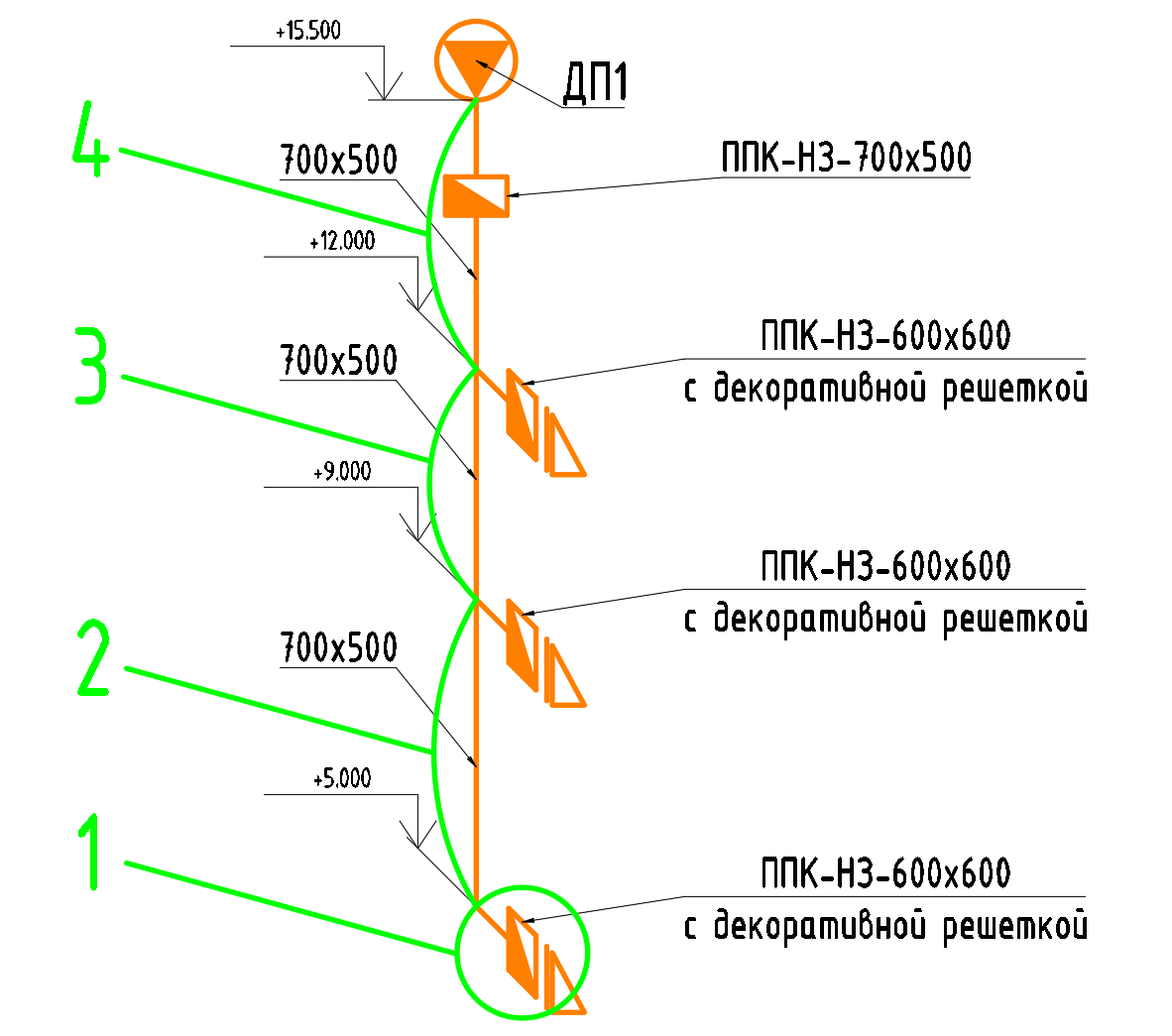

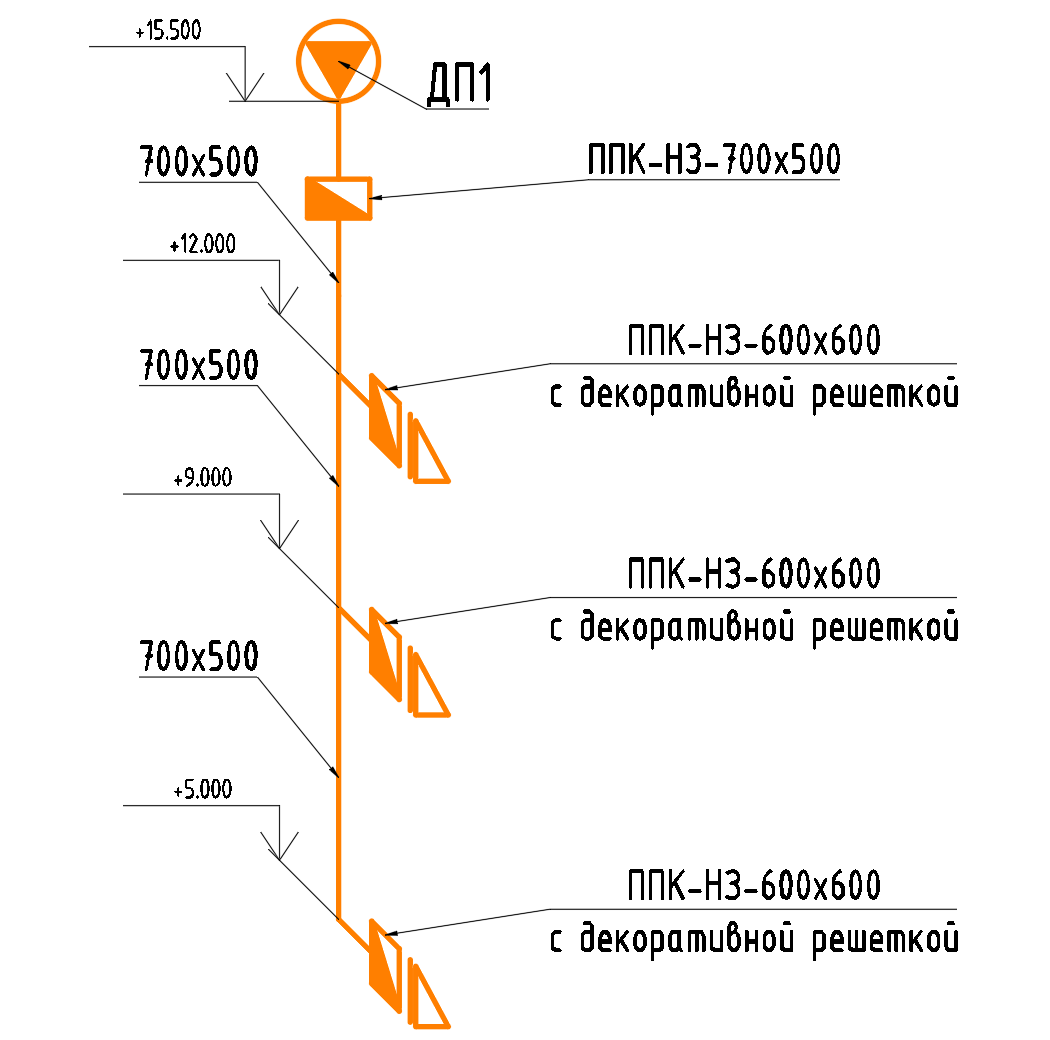

Пример 2. Система ДП, 3-этажное здание (Екатеринбург)#
Массовый расход 3,86 кг/с, температура -32 °C, 4 участка. Итог - Ps с запасом 370 Па.
Условие задачи#
Задача. Рассчитать аэродинамическую сеть системы приточной противодымной вентиляции. Массовый расход воздуха, подаваемого в защищаемое помещение, -
3,86 кг/с. Город - Екатеринбург.
В примере приняты:
- Система - приточная ПДВ.
- Город - Екатеринбург.
- Массовый расход -
3,86 кг/с. - Температура воздуха -
-32 °C. - Количество участков -
4.
Что задается в интерфейсе#
Параметры гравитационного давления
| Поле | Значение | Комментарий |
|---|---|---|
| Температура 1 | 20 °C | Температура внутри здания |
| Температура 2 | -32 °C | Параметр Б для Екатеринбурга |
| Высота столба | +9,5 м | Гравитация мешает вентилятору |
| Запас | 10 % | Коэффициент запаса |
Таблица участков (ввод)
| № | Gн.у. | tн.у. | Kэ | A | B | l | Σξ | Утечки | Aкл | Bкл | Sд20 | Класс | tподс |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 3,86 | -32 | 0 | 300 | 1000 | 0 | 5,43 | Нет | 0 | 0 | 0 | B | -32 |
| 2 | Авт. | Авт. | 0,1 | 700 | 500 | 4 | 0,4 | Да | 300 | 1000 | 14000 | B | -32 |
| 3 | Авт. | Авт. | 0,1 | 700 | 500 | 3 | 0,4 | Да | 300 | 1000 | 14000 | B | -32 |
| 4 | Авт. | Авт. | 0,1 | 700 | 500 | 3,5 | 0,41 | Да | 0 | 0 | 0 | B | -32 |
Результаты расчета#
| Параметр | Значение | Размерность |
|---|---|---|
| Массовый расход | 3,976 | кг/с |
| Температура | -32 | °C |
| Объемный расход | 9 760 | м³/ч |
| Потери давления при температуре среды | 370 | Па |
| Потери с учетом гравитации | 394 | Па |
| Приведенное давление Ps | 330 | Па |
Ps с запасом 10 % | 370 | Па |
Результат. Для приточной ПДВ гравитация мешает вентилятору. Для его подбора получены расход
9 760 м³/чи приведенное давление с запасом370 Па.

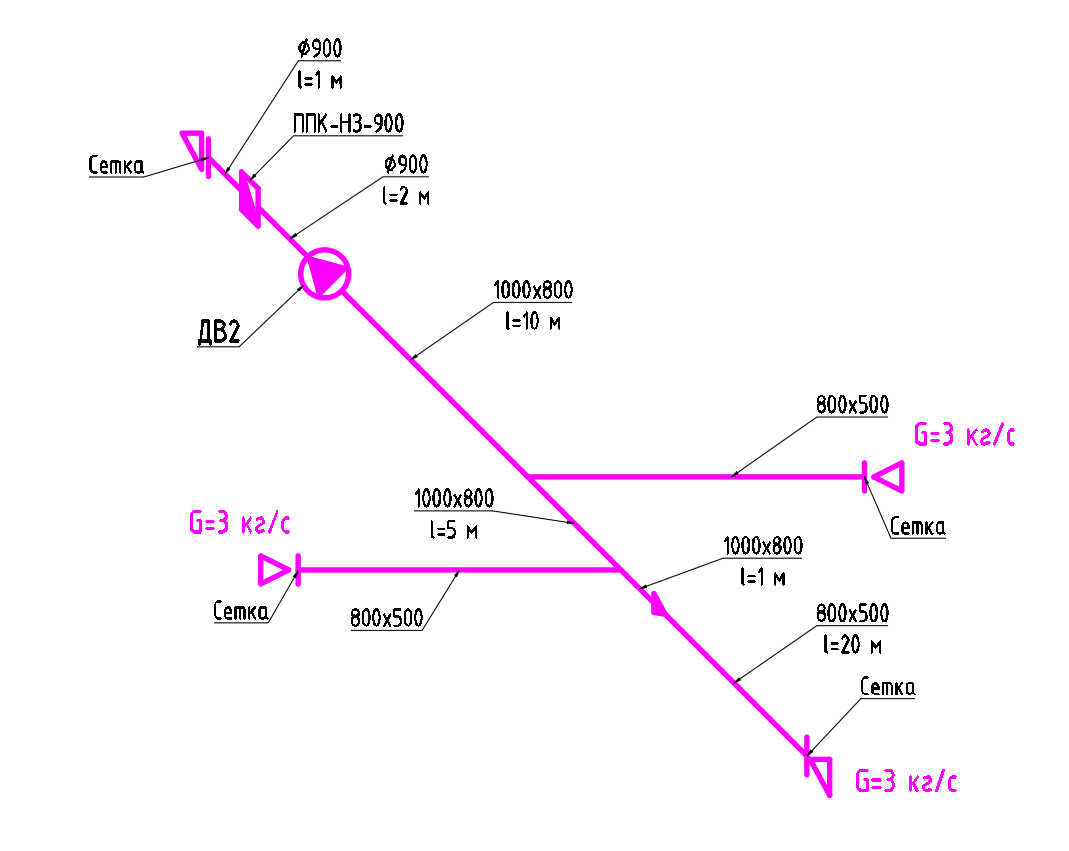

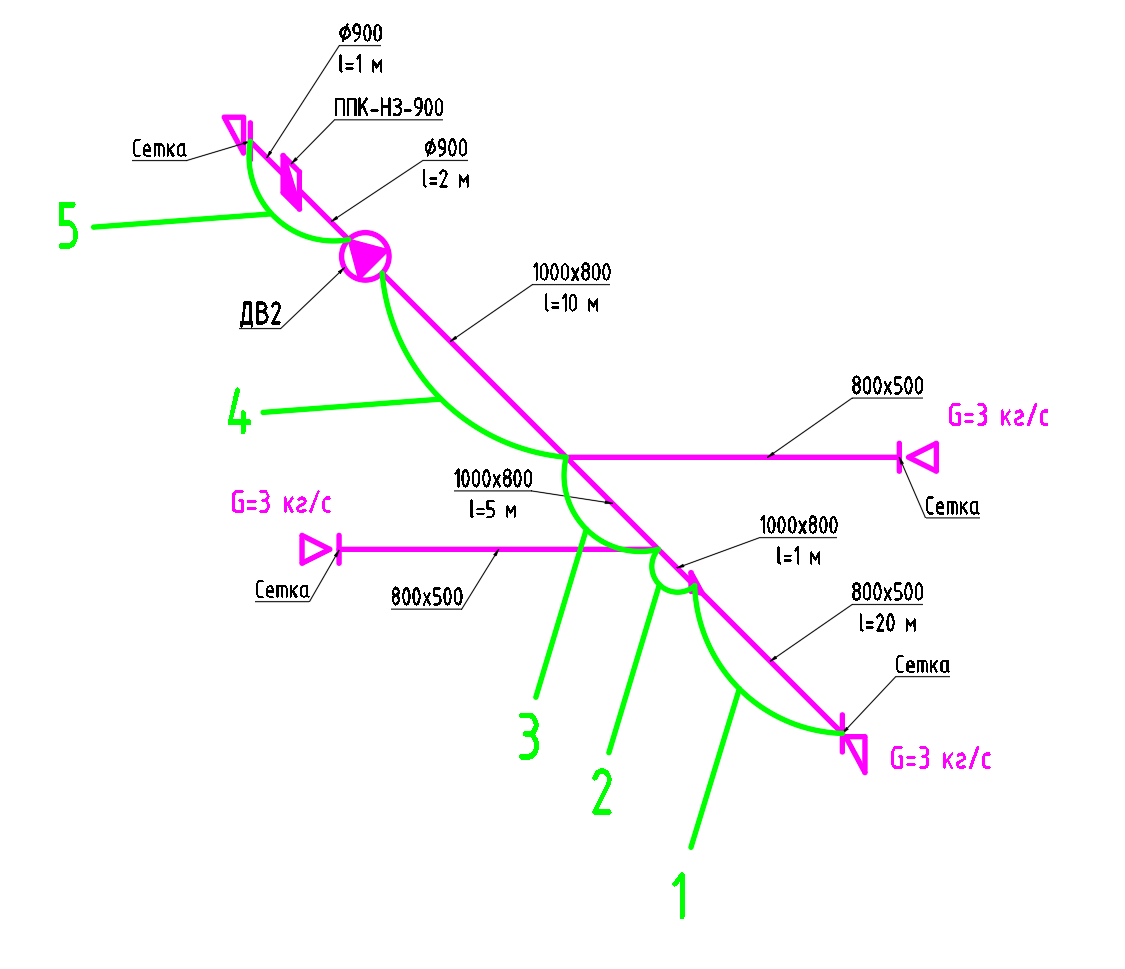

Пример 3. Система ДВ, 1-этажное здание (Москва)#
Температура дыма 200 °C, 5 участков, разветвленная сеть и напорный участок после вентилятора. Итог - Ps с запасом 570 Па.
Условие задачи#
Задача. Рассчитать аэродинамическую сеть системы вытяжной противодымной вентиляции для одноэтажного здания. Температура удаляемых продуктов горения -
200 °C. Город - Москва. Сеть разветвленная, расчет ведется по участку с наибольшим сопротивлением.
В примере приняты:
- Система - вытяжная ПДВ.
- Город - Москва.
- Температура дыма -
200 °C. - Сеть - разветвленная.
- Количество участков -
5.
Что задается в интерфейсе#
Разбивка на участки
| № | Описание | Комментарий |
|---|---|---|
| 1 | От входа до перехода | КМС сетки 1,32, перехода 0,25. |
| 2 | До тройника 1-го ответвления | КМС тройника 0,53. |
| 3 | До тройника 2-го ответвления | КМС тройника 0,41. |
| 4 | От 2-го ответвления до вентилятора | Без дополнительных местных сопротивлений. |
| 5 | От вентилятора до выброса, напорный участок | КМС клапана 0,1, выброса 1,32. Утечки не учитываются. |
Таблица участков (ввод)
| № | Gн.у. | Gдоп | tн.у. | Kэ | A | B | l | Σξ | Утечки | Класс | Fфас | tподс |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 3 | 0 | 200 | 0,1 | 800 | 500 | 20 | 1,57 | Да | B | 2 | 200 |
| 2 | Авт. | 3 | Авт. | 0,1 | 1000 | 800 | 1 | 0,53 | Да | B | 0 | 200 |
| 3 | Авт. | 3 | Авт. | 0,1 | 1000 | 800 | 5 | 0,41 | Да | B | 0 | 200 |
| 4 | Авт. | 0 | Авт. | 0,1 | 1000 | 800 | 10 | 0 | Да | B | 0 | 200 |
| 5 | Авт. | 0 | Авт. | 0,1 | 900 | 0 | 3 | 1,42 | Нет | B | 0 | 200 |
В таблице \(G_{\text{н.у.}}\) — массовый расход в начале участка, \(G_{\text{доп}}\) — расход присоединяемого ответвления, кг/с. На участках 2 и 3 задают по 3 кг/с от каждого ответвления. С учетом подсосов итоговый массовый расход составляет 9,014 кг/с.
Температура подсоса. Температура подсасываемой среды принимается равной температуре дыма
200 °C, так как система целиком находится в задымленном помещении.
Результаты расчета#
| Параметр | Значение | Размерность |
|---|---|---|
| Массовый расход | 9,014 | кг/с |
| Температура | 200 | °C |
| Объемный расход | 43 490 | м³/ч |
| Потери давления при температуре среды | 315 | Па |
| Потери с учетом гравитации | 315 | Па |
| Приведенное давление Ps | 510 | Па |
Ps с запасом 10 % | 570 | Па |
Результат. Для одноэтажного здания гравитационное давление равно
0, а на напорном участке после вентилятора утечки не учитываются. Данные для подбора вентилятора: расход43 490 м³/чи приведенное давление с запасом570 Па.
Расчетные зависимости (справочно)#
Свойства среды и сечения#
| Зависимость | Что определяет |
|---|---|
| \(ρ = \frac{353}{273 + t}\) | Плотность воздуха в кг/м³ при температуре t. |
| \(D_{экв} = \frac{2 \cdot A \cdot B}{A + B}\) | Эквивалентный диаметр прямоугольного сечения. Для круглого Dэкв = A. |
| \(v = \frac{G}{ρ \cdot S}\) | Скорость воздуха на участке. |
Потери давления#
| Зависимость | Что определяет |
|---|---|
| \(P_{дин} = \frac{ρ \cdot v^{2}}{2}\) | Динамическое давление, Па. |
| \(λ = 0{,}11 \cdot \left(\frac{K_{э}}{D_{экв}} + \frac{68}{Re}\right)^{0{,}25}\) | Коэффициент трения, формула типа Колбрука-Уайта. |
| \(R \cdot l = \frac{λ \cdot P_{дин}}{D_{экв}} \cdot l\) | Потери давления по длине участка, Па. |
| \(z = \sum ξ \cdot P_{дин}\) | Потери давления в местных сопротивлениях, Па. |
Итоговые параметры#
| Зависимость | Что определяет |
|---|---|
| \(P_{гр} = 9{,}81 \cdot h_{гр} \cdot (ρ_{2} - ρ_{1})\) | Гравитационное давление, Па. При отрицательном hгр гравитация помогает вентилятору. |
| \(P_{s} = P_{ст} \cdot \frac{1{,}205}{ρ}\) | Приведенное статическое давление вентилятора при ρ = 1,205 кг/м³, Па. |
| \(P_{s,зап} = P_{s} \cdot \left(1 + \frac{k}{100}\right)\) | Приведенное давление с запасом k, Па. |
Материалы по теме#
Логика аэродинамического расчета: начало работы
Как начать расчет, разбить сеть на участки, заполнить таблицу и получить данные для подбора вентилятора.
Расчет дымоудаления автостоянки: пример аэродинамического расчета
Пример аэродинамического расчета системы вытяжной противодымной вентиляции подземной автостоянки.
Наталья Яровая для Аэропро.Эксперт | Аэродинамический расчет вытяжной ПДВ системы с естественной компенсацией
Пятый выпуск цикла видео-разборов с практикующим инженером-проектировщиком Натальей Яровой. В этом видео в программе Аэропро.Эксперт пошагово разбираем аэродинамический расчет системы вытяжной противодымной вентиляции с естественной компенсацией.
Наталья Яровая для Аэропро.Эксперт | Аэродинамический расчет системы приточной ПДВ (компенсирующая подача) с механическим побуждением
Седьмой выпуск цикла видео-разборов с практикующим инженером-проектировщиком Натальей Яровой. В этом видео на примере проекта детского сада рассматривается полный аэродинамический расчет системы приточной противодымной вентиляции (компенсирующая подача воздуха) с механическим побуждением.
Коэффициенты местного сопротивления вытяжной системы
Коэффициенты местного сопротивления приточной системы
Литература#
СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».
С изменениями.
МД.137-13 «Расчетное определение основных параметров противодымной вентиляции зданий: методические рекомендации».
СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».
Классы герметичности воздуховодов.
Михеев М. А., Михеева И. М. Основы теплопередачи.
М., «Энергия», 1977.
